德州仪器TMP139数字温度传感器是一款高精度温度传感器，具有符合I(2)C / I3C标准的数字接口，支持带内中断(IBI)。TMP139支持JEDEC JESD302-1对b级器件的接口要求，温度精度超出规格要求，使DDR5内存模块具有更高的性能。TMP139采用紧凑的6球DSBGA封装，专为高速、高精度和低功耗的热监测应用而设计。

德州仪器TMP139在-40°C到+125°C的整个温度范围内具有±0.25°C的典型精度，并提供了一个芯片上的11位模数转换器(ADC)，提供了0.25°C的温度分辨率。TMP139的核心电源为1.8V, I/O电源为1V，当每125ms进行转换时，典型的平均静态电流为4.7µa。

特性

• 支持JEDEC JESD302-1 DDR5 B级温度传感器

• 超过JEDEC温度精度规范

• 典型的±0.25°C

• ±0.5°C maximum(+75°C to +95°C)

• ±0.75°C最大值(-40°C to +125°C)

• 工作温度范围-40°C至+125°C

• 低功耗

• 一个典型的平均静止电流

• 典型的待机电流

• 1V的I/O电源

• 核心电源1.8V

• 2线制串行总线接口(I(2)C和I3C基本操作模式)

• I3C基本模式下可达12.5MHz数据传输速率

• IBI (In-Band Interrupt)，用于主机告警

• 主机写的奇偶校验功能

• 主机读写的包错误检查功能

• 0.25°C (1 LSB) 11位分辨率

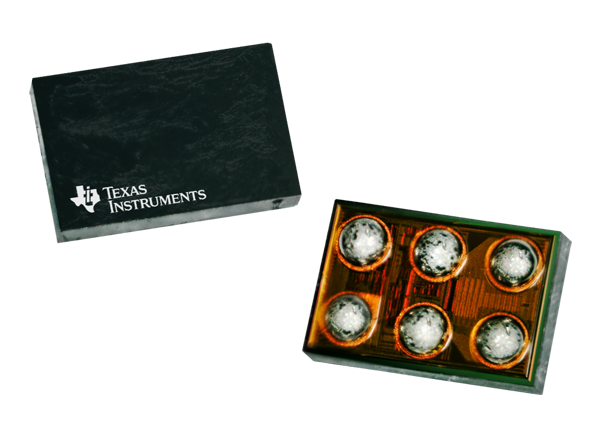

• 标准6球DSBGA (WCSP)包与0.5mm间距

应用程序

• DDR5 DIMM模块

• 服务器

• 笔记本电脑

• 工作站

• ssd

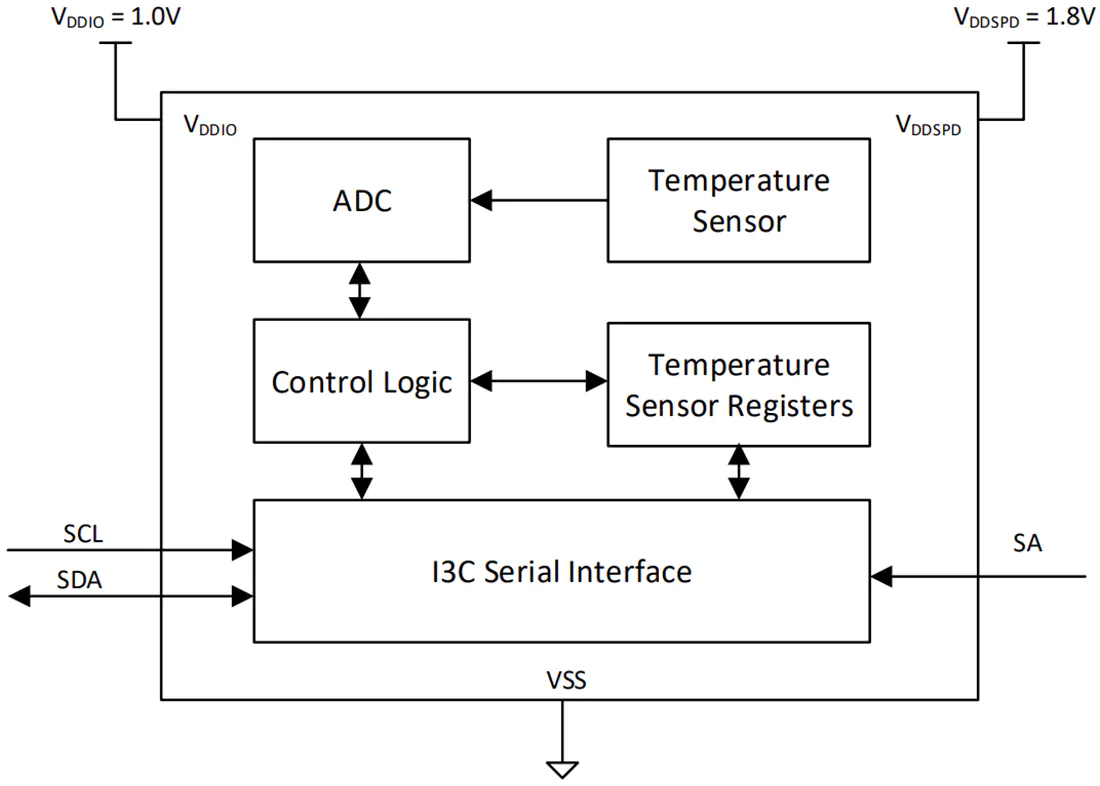

原理框图
