德州仪器LMX2820宽带RF合成器是一款高性能的合成器，可以产生45MHz到22.6GHz范围内的任何频率。具有236dBc/Hz优点和高鉴相频率的高性能锁相环可以获得非常低的带内噪声和集成抖动。高速n分频器没有预先分频器，因此大大减少了振幅和马刺的数量。还有一个可编程的输入乘法器来减轻整数边界马刺。

德州仪器的LMX2820允许用户同步多个设备的输出。它还支持在输入和输出之间需要确定性延迟的应用程序。快速校准算法减少了VCO校准时间，使系统需要快速跳频。LMX2820可以生成或重复符合JESD204B标准的SYSREF，允许其用作高速数据转换器的低噪声时钟源。这种合成器也可以与外部VCO一起使用。提供了一个直接PFD输入引脚，以支持偏移混合低杂散传输。该设备由一个3.3V电源供电，并集成了LDOs，消除了对板载低噪声LDOs的需求。

特性

• 输出频率45MHz ~ 22.6GHz

• 36fs rms抖动(12kHz - 95MHz)在6GHz

• 高性能的锁相环

• 400 mhz整数模式

• 300 mhz分级模式

• -236dBc /Hz的优点数字

• -134dBc /Hz标准化1/f噪声:

• -95dBc Integer Mode Spurs (fPD=100MHz)

• 高鉴相频率

• 可编程输入乘数

• 直接PFD输入偏移混合支持允许PLL N分频器是一个超低抖动

• 2.5µs快速VCO校准时间

• 静音引脚与200ns静音/取消静音时间

• -45dBc VCO泄漏启用了倍频器

• 支持高达22.6GHz的外部VCO

• 跨多个设备的输出相位同步

• 两个差分RF输出和一个差分SYSREF输出，用于JESD204B支持

应用程序

• 雷达和电子战

• 5G和毫米波无线基础设施

• 微波回程

• 测试和测量设备

• 高速数据转换器时钟

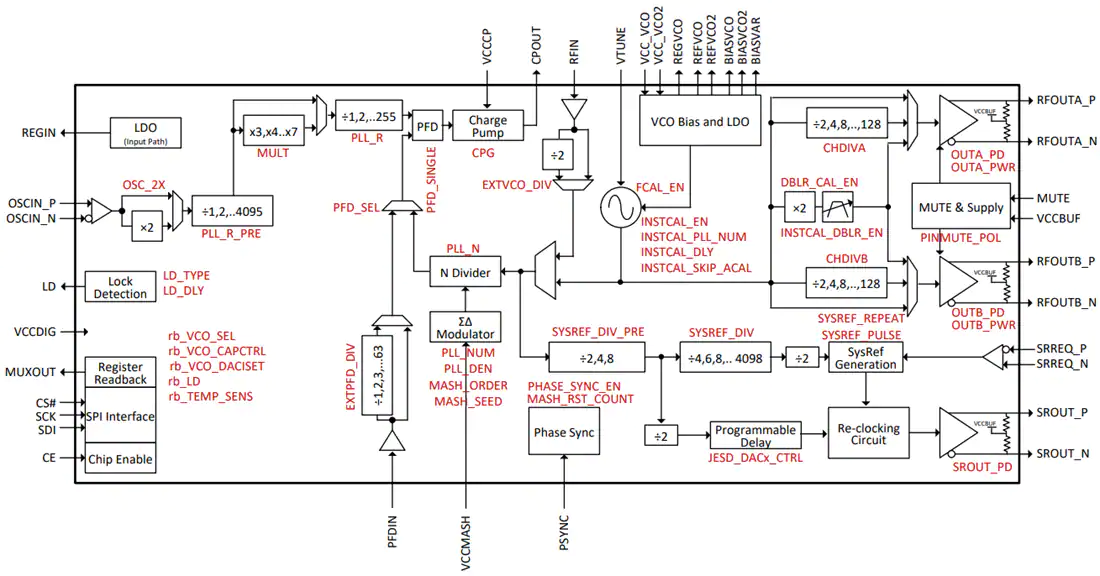

原理框图
