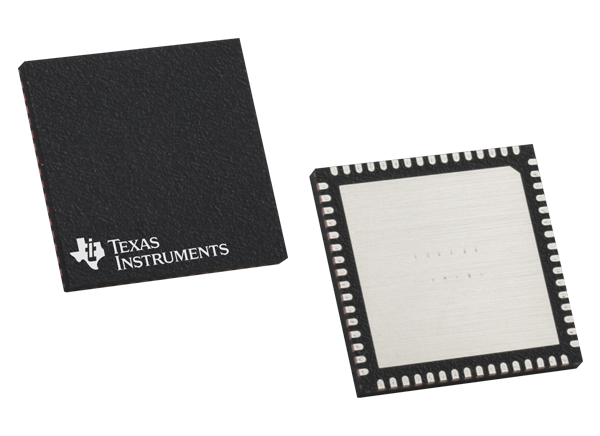

德州仪器公司LMK5C33216超低抖动时钟同步器是一款高性能的网络时钟发生器、同步器和抖动衰减器。它具有先进的参考时钟选择和无命中交换能力，旨在满足通信基础设施应用的严格要求。LMK5C33216集成了3个具有可编程环路带宽和无外部环路滤波器的dpll，最大限度地提高了灵活性和易用性。每个DPLL相位锁定成对的APLL到DPLL参考输入。APLL基准决定了长期频率精度。

这3个APLL可以独立于它们配对的DPLL工作，并从另一个APLL级联提供可编程的频率转换。APLL3具有超高性能锁相环，采用TI公司专有的体声波(BAW) VCBO技术，可以产生40fs RMS抖动的输出时钟，与XO和参考输入的抖动和频率无关。APLL1和APLL2提供附加频域的选项。德州仪器公司的LMK5C33216是完全可编程的通过I(2)C或SPI接口。板载EEPROM可用于定制系统启动时钟。

特性

• BAW APLL在491.52MHz具有40fs均方根抖动

• 3个高性能数字锁相环(dpll)和一对模拟锁相环(apll)

• 可编程DPLL环路带宽从0.01Hz到4kHz

• -116dBc/Hz, 100Hz偏移，122.88MHz DPLL TDC噪声≥20MHz TDC率

• 两个差分或单端DPLL输入

• 1赫兹到800MHz的差分

• 具有相位抵消和/或相位转换控制的无碰撞切换

• 基于优先级的参考选择

• 16输出可编程格式

• 1000 mhz LVPECL / LVDS / hsd

• 3000MHz CML在OUT4和OUT6

• 200MHz LVCMOS在OUT0和OUT1

• 单3.3V电源与内部ldo

• I(2)C或3线/4线SPI接口

• 需要单独的XO / TCXO / OCXO

• 40位DPLL或APLL DCO;1 ppt

• 在退出时进行阶段扩建的延期

• 零延迟模式，可编程延迟

• 可eepm

• 支持105°C的PCB温度

应用程序

• 4G和5G无线网络

• Base Band Unit (BBU)

• 有源天线单元(AAU)

• 遥控无线电装置(RRU)

• 网络交换机(5G HUB)

• 小细胞

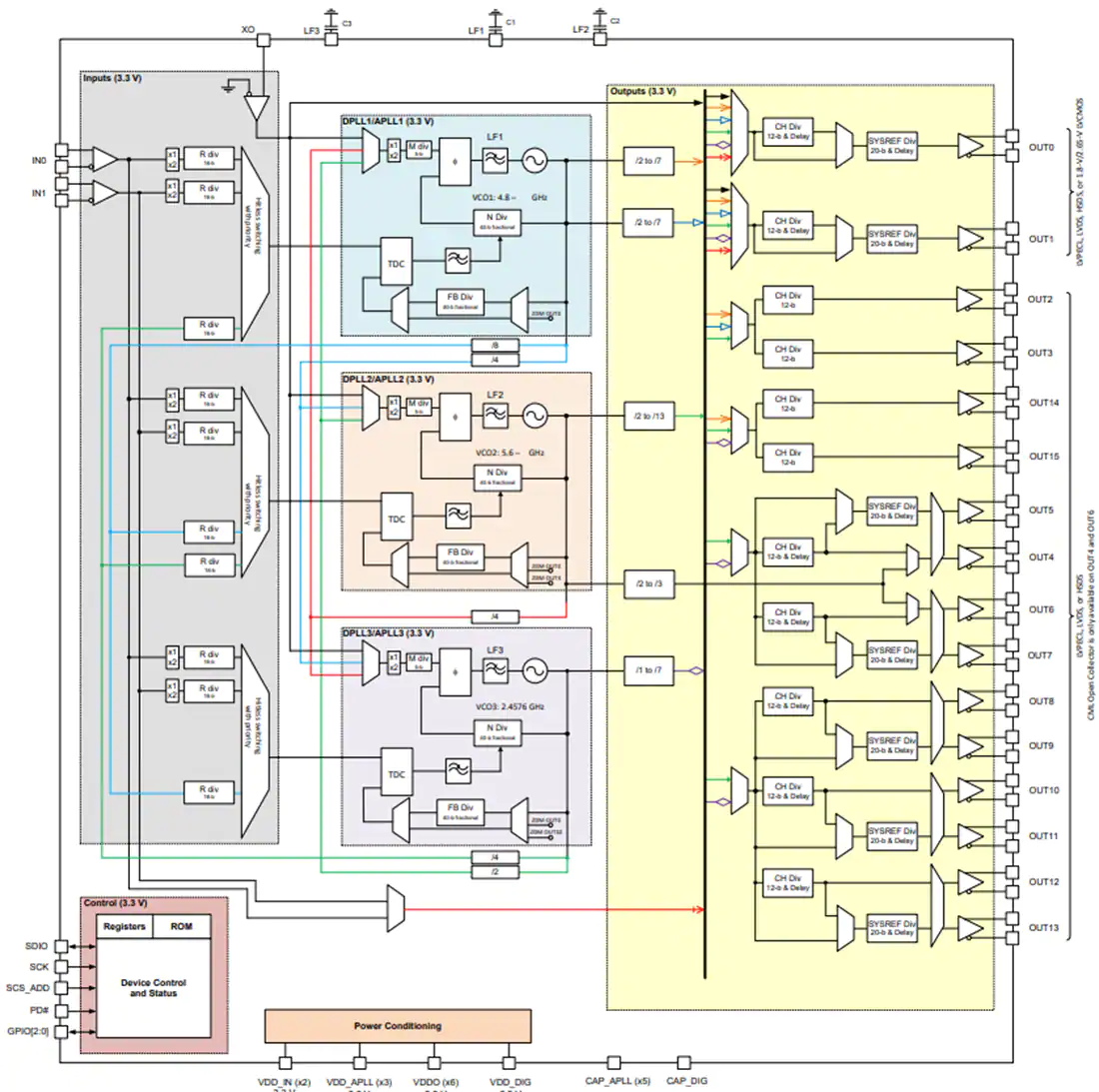

原理框图
