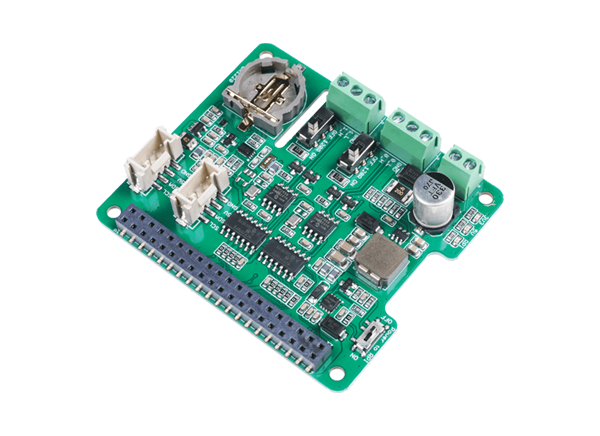

Seeed Studio CAN- bus (FD) Shield for Raspberry Pi (MCP2518FD)是一个2通道的屏蔽，支持CAN FD协议，传输速度高达8Mbps。CAN FD (Flexible data - rate)协议通过扩展用户数据帧，提高了CAN的传输速率，提高了实时性能，提高了效率。该屏蔽基于MCP2518FD控制器和MCP2557 CAN FD收发器，采用高速SPI接口与树莓派进行通信。2通道CAN-BUS(FD)屏蔽使用一个板载120欧姆电阻，兼容树莓派2，树莓派3，树莓派0和树莓派4。

特性

• 支持可以FD

• 支持杰森纳米

• 高速传输速率:

• 8Mbps @ 10m 20AWG屏蔽电缆

• 1Mbps @ 40m 20AWG屏蔽电缆

• 稳定电源，可选择树莓派电源，或直流电源

• 120欧姆终端电阻一键配置

• 兼容树莓派2，树莓派3，树莓派0，树莓派4

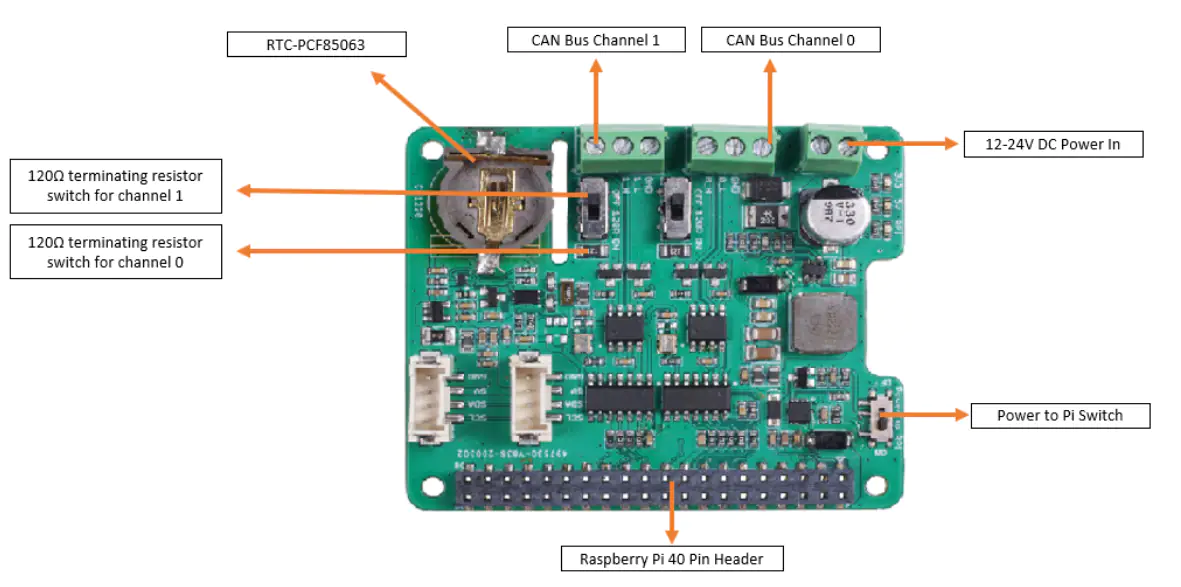

硬件概述

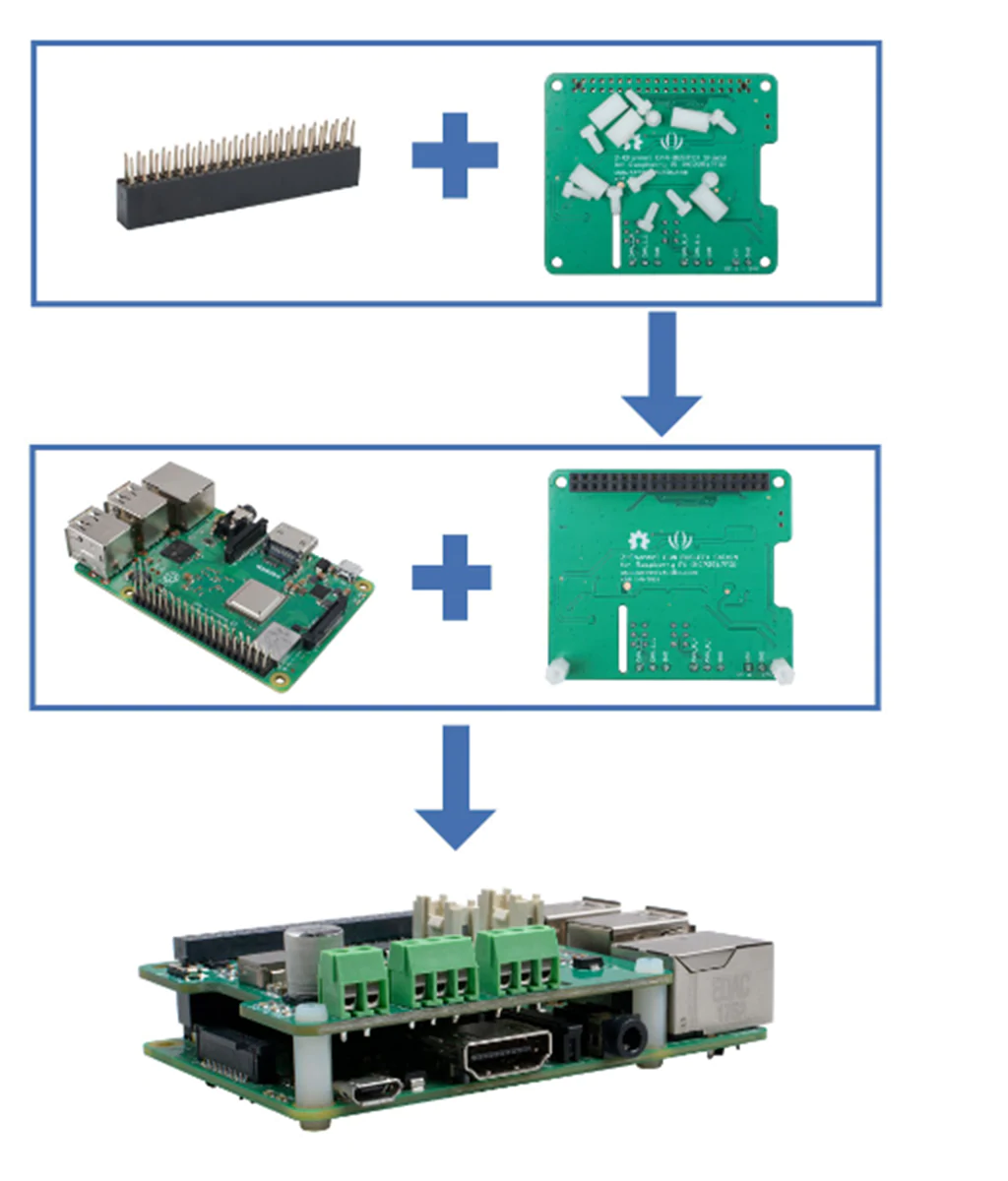

安装指南
