ams OSRAM TMF8805 1D TOF (Time-of-Flight)传感器是一种光学距离传感器模块，集成了一个940nm 1级眼安全VCSEL、一个高灵敏度SPAD阵列、一个精确的时间-数字转换器和一个低功耗微控制器子系统。嵌入的直方图算法可以检测到覆盖玻璃和玻璃后的物体，在补偿覆盖玻璃上的污垢和污迹的同时，选择信噪比最高的物体。这些组件一起形成了一个高精度的TOF测量方案，能够在20mm到2500mm的范围内检测物体的颜色、纹理或反射率。该设备非常适合用于面向世界的相机LDAF应用程序、用户状态检测、碰撞避免、对象检测和其他应用程序。

TMF8805由一个I(2)C总线，一个中断引脚和两个GPIO引脚控制。该设备使用I(2)C串行通信协议进行通信。该设备支持7位芯片寻址和标准、快速模式和快速模式+模式。

ams OSRAM TMF8805 1D TOF传感器采用2.2mm x 3.6mm x 1.0mm有机大地网格阵列(OLGA)封装。

特性

• 20mm到2500mm的距离感应30Hz

• 直接ToF技术，具有高灵敏度SPAD检测

• 提供高信噪比，宽动态范围，没有多径反射

• 能在±5%范围内测量黑暗和阳光环境的距离

• 提供一流的分辨率范围模式检测传感

• 10万勒克斯到0勒克斯环境光免疫

• 实现精确的距离测量

• 提供高精度，更大距离的盖玻璃，动态盖玻璃校准，污垢和污迹去除，和串扰补偿

• 如果VCSEL发生故障，眼睛安全电路将停止VCSEL驱动器

• 具有算法支持的光学滤波器可以实现高环境光恢复能力

• 快速时间-数字转换器(TDC)结构

• Sub-nanosecond光脉冲

• 芯片上的直方图处理

• 940nm VCSEL 1级眼睛安全

• 高性能片上阳光抑制滤波器和算法

• 2.7V至3.3V供电电压

• 1.8 v (2) C接口

• -30°C至+70°C的工作温度范围

• 8引脚2.2mm x 3.6mm x 1.0mm OLGA封装

应用程序

• 激光探测自动聚焦(LDAF)

• 存在检测

• 工业等

• 人计算

• 物体和避碰

• 快速测距导航检测

• 库存控制

• 光开关

• 3D相机的低功耗系统缓冲

文档

• 数据表

• 主机驱动程序通信

• Linux设备驱动ABI

• RoHS证书

• 简报

• 激光安全证书

• 光学设计指南(ODG)

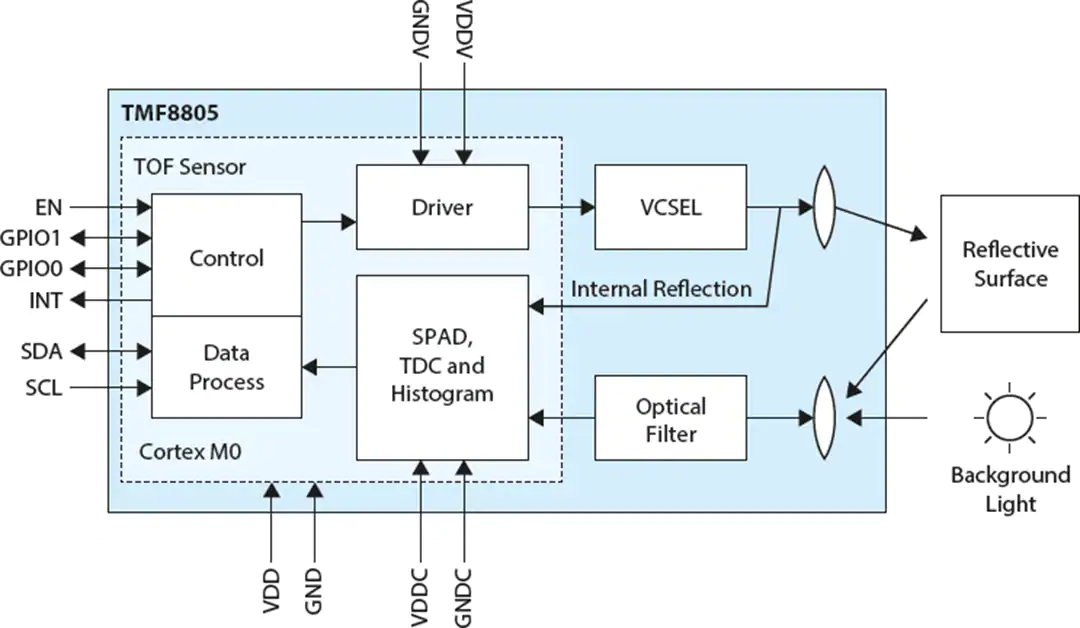

框图
