Vishay 30A 600V FRED Pt 超快整流器具有优化的正向压降性能，超快的软恢复时间和低漏电流。平面结构和掺铂寿命控制保证了高性能、坚固性和可靠性。这些器件的优化存储电荷和低恢复电流最大限度地降低了开关损耗和降低了开关元件和缓冲器中的过损耗。这些器件非常适合用于开关电源和逆变器的交直流部分的PFC升压级。

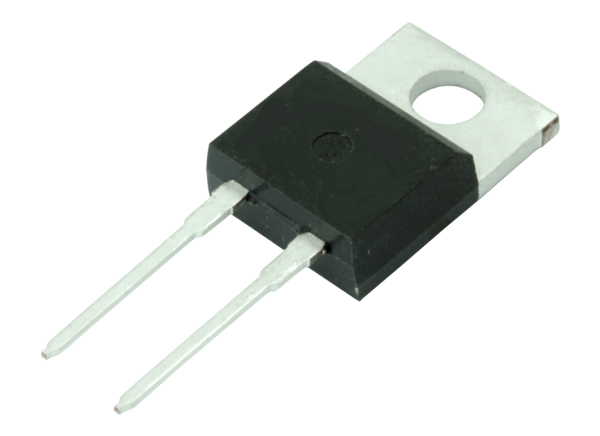

Vishay 30A 600V FRED Pt超快整流器提供TO-3PF和2L TO-220 FullPAK封装，最大结温为+175°C。

特性

• 超快的软恢复时间

• 正向压降低

• 低漏电流

• 全隔离封装(V(INS) = 2500V(RMS))

• 30A直流平均整流正向电流(I(F(AV))

• 600V峰值重复反向电压(V(RRM))

• 280A非重复峰值浪涌电流(I(FSM))

• 22ns典型反向恢复时间(T(rr))

• 根据JEDEC -JESD 47设计和合格

• -55°C至+175°C工作结和存储温度范围(T(J)， T(Stg))

• 病例的选择

• 2 l - 220 FullPAK

• TO-3P

• 成型材料符合UL 94v -0可燃性等级

• 哑光镀锡引线，可焊J-STD-002

• 无铅，无卤，符合RoHS

应用程序

• 开关电源

• 空调

• 高频焊接

• 联合包裹

• 马达驱动器

数据表

• VS-AZH3106FP-M3

• VS-CZH6106FP-M3

• VS-ETH3106FP-N3

包选项,图表
