瑞萨电子ISL81802双同步降压控制器设计用于产生两个独立输出或一个具有两个交错相位的输出。这些控制器具有峰值电流模式控制与相位交错的两个输出。ISL81802控制器还具有可编程软启动和精确的阈值使能功能，具有良好的电源指示灯，简化了电源轨道的排序。这些控制器工作在4.5V到80V的输入电压范围内，100kHz到1MHz的可编程频率范围内，以及5µA低关机电流。ISL81802控制器提供过压保护(OVP)，欠压保护(UVP)，一次性可编程内存(OTP)，以及两个输出的平均和峰值电流限制，以提高可靠性。这些控制器应用于电信、数据中心、汽车电子、工业设备和电力系统。

特性

• 可编程软启动

• 支持启动到预偏置轨道

• 外部时钟同步

• 输出电流监测

• 恒定输出电压和输出电流反馈回路控制

• 输入电压范围4.5V ~ 80V

• 0.8V至76V输出电压范围

• 5µA低关闭电流

• 100kHz至1MHz可编程频率范围

• ±2%准确的EN/UVLO阈值

应用程序

• 电信

• 服务器和数据中心

• 汽车电子

• 工业设备

• 电力系统

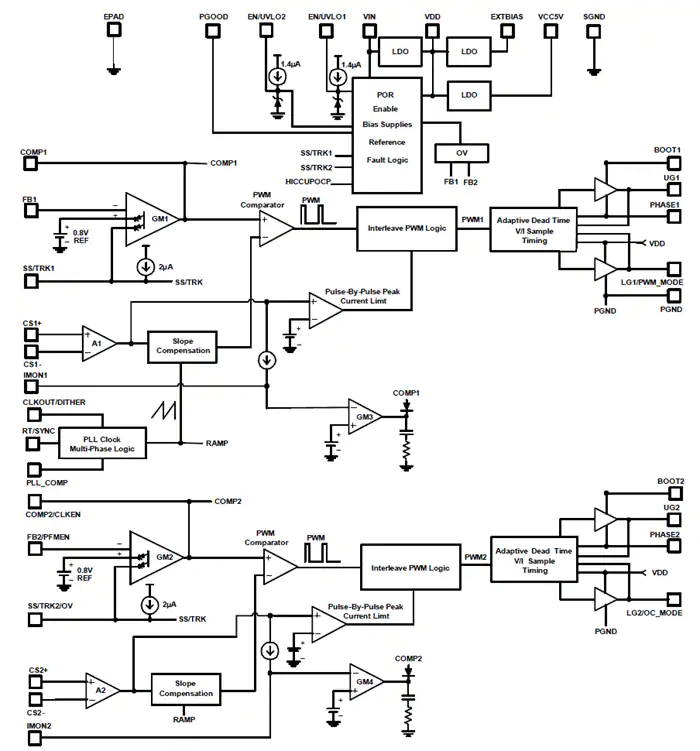

框图

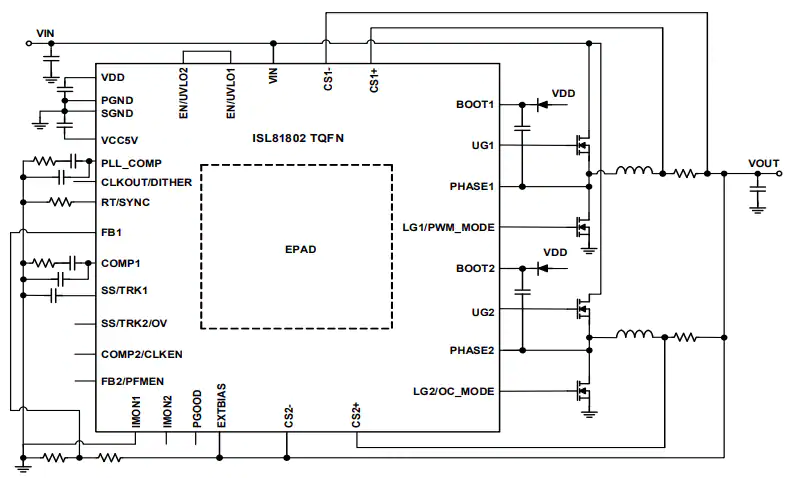

典型的应用电路图
