Ricoh Electronic R1276S同步降压DC-DC转换器具有内置晶体管和95%的效率。在起动条件下，R1276S的开关频率自动降低，以保持输出电压水平恒定。R1276S DC-DC变换器具有3.6V到30.0V的输入电压范围和4.5V的启动电压。典型的待机电流为4µA。R1276S采用了+10%扩散率的扩频时钟发生器，确保了低EMI(电磁干扰)噪声。

Ricoh Electronic Devices Company R1276S DC-DC变换器可用于商用和汽车改型，工作温度范围为-40°C至105°C(商用)和-40°C至125°C(汽车)。两种版本都在HSOP-18包中提供。

特性

• 3.6V ~ 30.0V输入电压范围

• 4.5 v启动voltaage

• 输出电压范围0.7V至6.5V，外接可调

• 12µA(典型)电源电流(VFM，无开关)

• 4.5µA(典型)待机电流

• 0.64 v电压反馈

• ±1.0%反馈电压精度

• 3输出电流

• 0.145欧姆高侧晶体管导通电阻

• 0.145欧姆低侧晶体管导通电阻

• 250kHz至1MHz振荡器频率，可通过外部电阻进行调节

• 95%的效率

• 软启动

• 热停机:Tj = 160°C

• 欠压锁定(UVLO): V(CC) = 3.3V(典型)

• 过电压锁定(OVLO): V(IN) = 35.0V(典型)

• 过压检测(OVD): FB引脚电压(V(FB)) +10%

• LX限流:4.2A(典型)

• 过流保护:Hiccup-type

• 工作温度范围

• -40°C至105°C(商用)

• -40°C至125°C(汽车)

• 5.2mm x 6.2mm x 1.45mm HSOP-18包装

应用程序

• 汽车

• 汽车音响设备

• 车辆导航系统

• 电子收费系统

• 电动汽车(EV)逆变器和充电控制器

• 商业

• 数字电子技术

• 便携式通信设备

• 摄影机及摄影机

• 办公设备

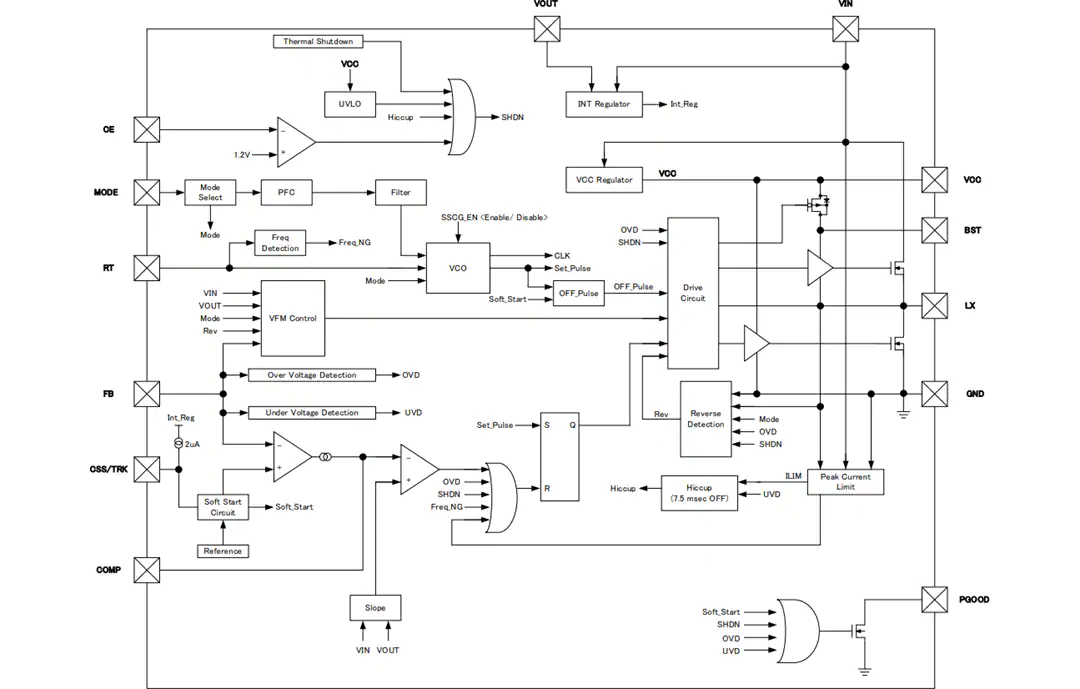

框图

计划大纲
