Maxim DG1208和DG1209低漏模拟多路复用器是低电荷注入、单8路或双4路多路切换设备。DG1208多路复用器使用三个选择输入A2、A1和A0来确定切换逻辑，而DG1209多路复用器使用两个选择输入A1和A0。一个enable (EN)输入用于使能或使能两个复用器开关上的设备。DG1208/DG1209多路复用器可在低供电电流(室温下典型的40μA静态电流)下提供宽供电范围的轨对轨工作。这些多路复用器工作在-40°C至85°C的温度范围，可在4mm x 4mm 16导联TQFN或16导联TSSOP包。DG1208/DG1209多路复用器非常适合用于需要低故障和快速稳定时间的自动测试设备系统、数据采集系统和采样-保持系统。

特性

• 免于扭曲测量:


• 100欧姆(典型的)导通电阻

• 85℃时最大漏电流≤1nA

• ≤0.5pC(典型)电荷注入

• 灵活的设计选择:


• GPIO-compatible控制输入

• 启用/禁用设备的EN输入

• 可在16-TQFN和16-TSSOP包

• -40°C ~ 85°C温度范围

• 供电范围宽，电流低:


• 40μA(典型)室温静态电流

• 完全指定±15V双极电源或+12V单电源

• 轨到轨操作

应用程序

• 自动测试设备系统

• 数据采集系统

• 取样保持的系统

• 通信系统

• 音频和视频路由

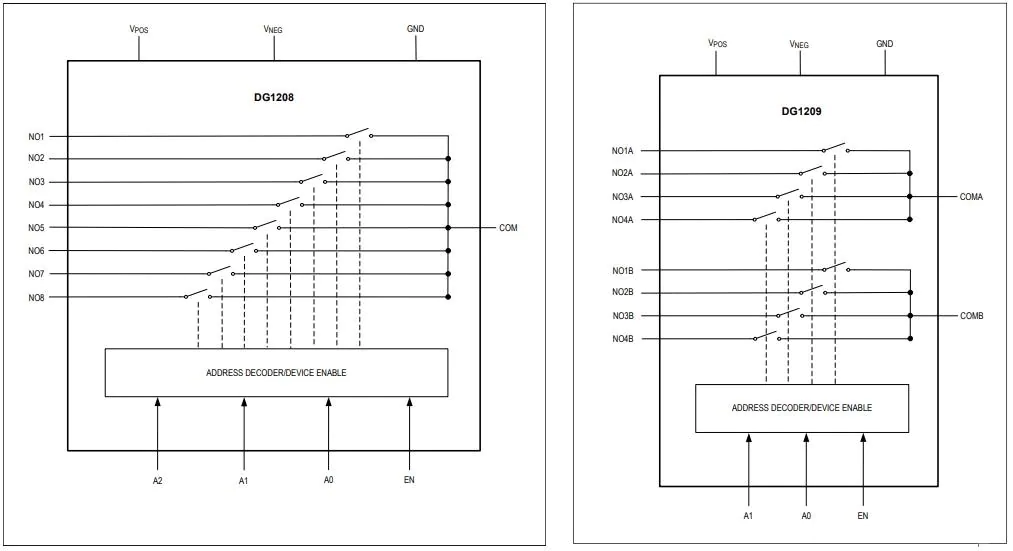

简化的方框图

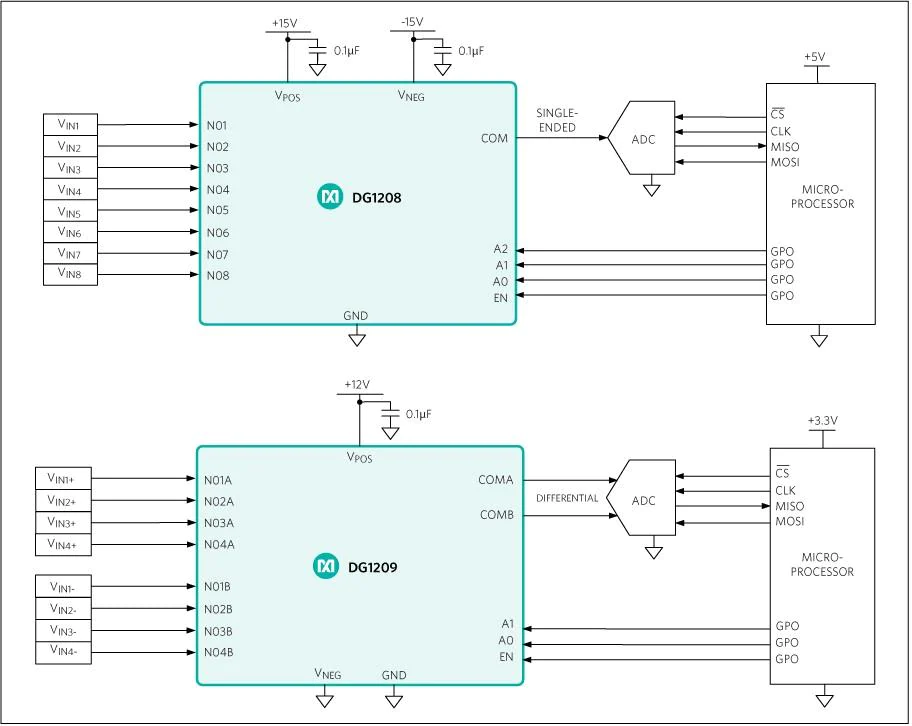

典型应用电路
