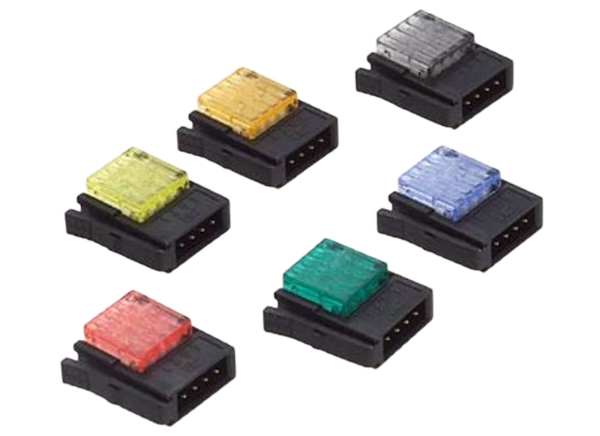

3M Mini-Clamp 2mm板安装连接器具有绝缘位移(IDC)终端，提供节省时间，可靠，现场安装布线解决方案。电缆安装简单，无需剥线、剥线套或使用特殊工具，即可有效降低电缆导体损坏的风险。这些单排连接器提供2.54毫米排间距和2毫米间距在3,4，或8个位置，并支持28AWG到20AWG, 32V, 3.0A最大电线。3M Mini-Clamp 2mm板安装连接器是理想的传感器，LED，开关，和各种小型设备连接在工业设备和制造设施应用。

特性

• 在不剥线的情况下，最大限度地降低导线损坏的风险

• IDC稳定的终端质量有助于传感器接线的可靠性

• 轻松连接到猪尾有线传感器

• 综合电缆保留

• 支持28AWG ~ 20AWG, 32V, 3.0A最大接线

• 现场终端允许最佳的电缆长度，以节省空间和电线效率

• UL 94V-0可燃性等级

应用程序

• 发光二极管

• 传感器

• 开关

规范

• 3,4或8位

• 单排，间距2.54毫米，间距2mm

• 引脚(公)或插座(母)接触性别选项

• 直接安装角

• 电

• 3.0电流额定值

• 32 v电压等级

• 在海平面上承受1000V(RMS)电压

• 温度等级

• -20°C至+85°C环境在1.0A最大

• -20°C至+75°C环境2.0A最大

• -20°C至+60°C环境在3.0A最大

• +260°C最大SMT回流

• 焊接烙铁的最高温度+390°C

• 越来越多的类型

• 电缆安装/自由悬挂

• PCB山

• 面板安装

• 终止的风格

• 国际数据公司(IDC)

• 焊针

• 材料

• 最低镀镍量为2.54µm(100µ”)

• 最少0.2 μ m (8 μ”)的黄金擦拭区域使用润滑剂

• 镀金铜合金触点

• 电镀

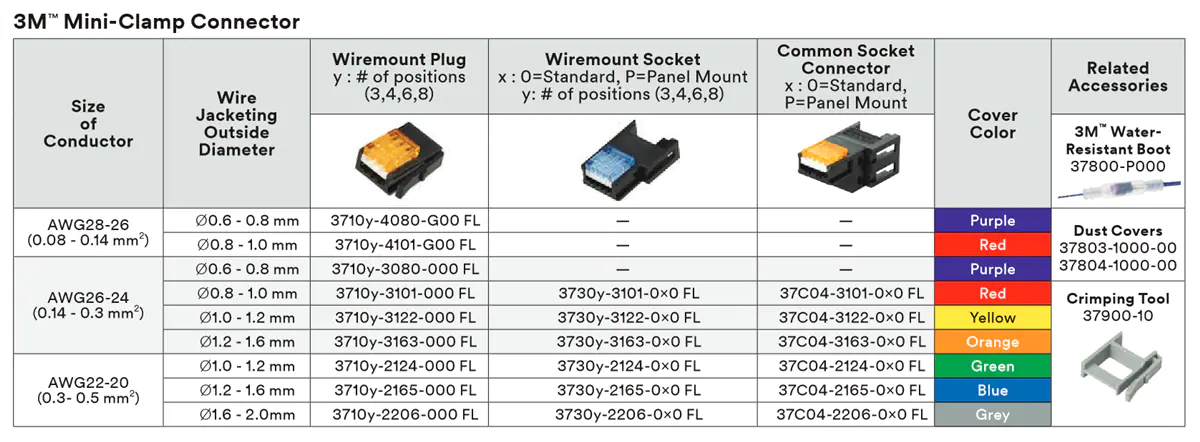

配置图
