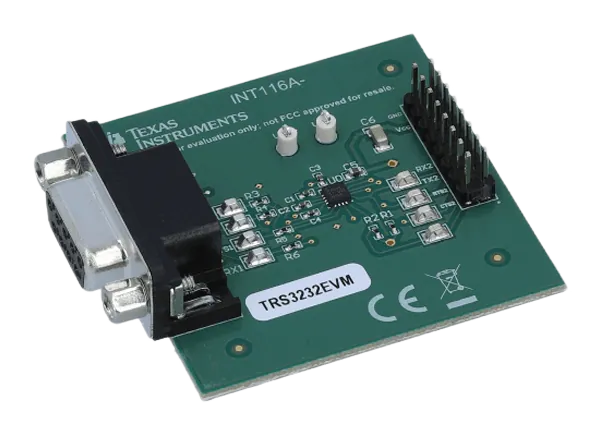

德州仪器TRS3232RGTEVM评估模块(EVM)用于TRS3232和TRSF3232。TRS3232和TRSF3232是正常和高速RS-232线驱动/接收器。此评估模块用于评估TRS3232E与RGT包。所有信号都可以通过标头和测试点获得。电荷泵输出V+和V-也是可访问的。德州仪器TRS3232RGTEVM接口数据和控制CMOS逻辑电平在终端块上的RS-232电平支持数据通道和DB9连接器上的流量控制通道。

特性

• 从3V到5.5V的mcu或处理器接口

• 高速RS-232通信，最高可达1Mbps

• 强大的IEC 61000-4-2认证提供了强大的保护，防止静电放电事件

• DB9母连接器，直接连接计算机的RS-232端口

• 头易于连接到所有电源和逻辑信号

应用程序

• 任何需要用硬件流控制进行短程点对点全双工数据通信的应用程序

• 遥控无线电装置(RRU)

• Base Band Unit (BBU)

• 电子销售点(EPOS)

• 诊断,数据传输电池供电设备

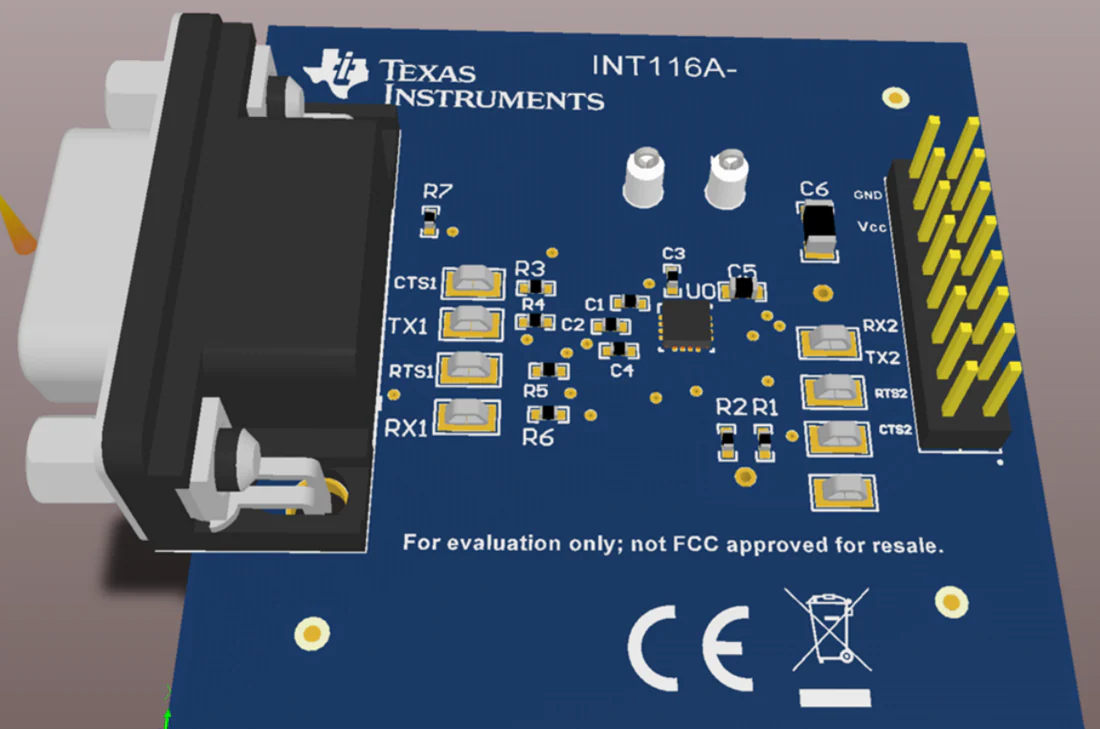

板布局
