德州仪器TPSM5D1806EVM电源模块评估模块(EVM)配置用于评估TPSM5D1806的运行。德州仪器TPSM5D1806是一个功率模块，有两个6A输出或作为一个组合的12A单输出。模块(U1)位于单板的上半部，配置为双输出(VOUT1和VOUT2)设备。U2模块(U2)位于板的下半部分，被配置为一个交错降压转换器，其中两个输出是并联的，以提供更高的输出电流(VOUT3)。使用配置跳线，可以将三个输出电压设置为五个流行值中的一个。输入和输出电容包括在板上，以适应整个范围的输入电压和可选择的输出电压的评估模块。

特性

• 输入电压范围4.5V ~ 16V

• 一个设备具有双输出和一个设备并行输出

• 输出电压0.5V ~ 5.5V

• 8mm x 5.5mm QFN包装

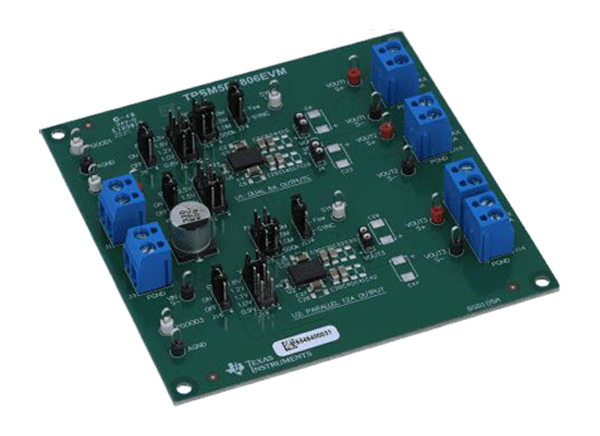

板布局
