德州仪器TPS658643高级电源管理IC (PMIC)为手持设备提供了一个易于使用的、完全集成的解决方案，在一个小的封装中集成了多个稳压电源、系统管理和显示功能。I(2)C接口使控制范围广泛的子系统参数。德州仪器TPS658643内部寄存器有一套完整的状态信息，使易于诊断和主机控制的故障条件处理。

特性

• 集成的电源

• 7个，输出电压1.25V到3.3V

• 2个输出电压0.725V至1.5V或1.25V至2.586V(工厂可编程)

• 一个“一直开”的输出电压为1.25V到3.3V

• 一个输出电压为1.7V至2.475V

• 软件控制使能/强制PWM模式

• 自动节电模式

• 最大1.5A输出(SM0和SM2)最大2A输出(SM1)

• 三个可编程降压转换器

• 11个可编程通用ldo

• 显示支持功能

• 三个PWM输出具有可编程的频率和占空比

• 双RGB LED驱动器

• 主机接口

• (2) C总线

• 具有可屏蔽中断的中断控制器

• GPIO控制(4)

• 系统管理

• 单一的转换

• 峰值检测

• 平均

• 对所有电源输出进行良好的监控

• 软件复位功能

• 硬件开关和重启控制

• 实时反

• 11通道ADC具有3种工作模式

应用程序

• 平板电脑

• 上网本

• 智能手机

• 便携式导航设备

• 便携式媒体播放器

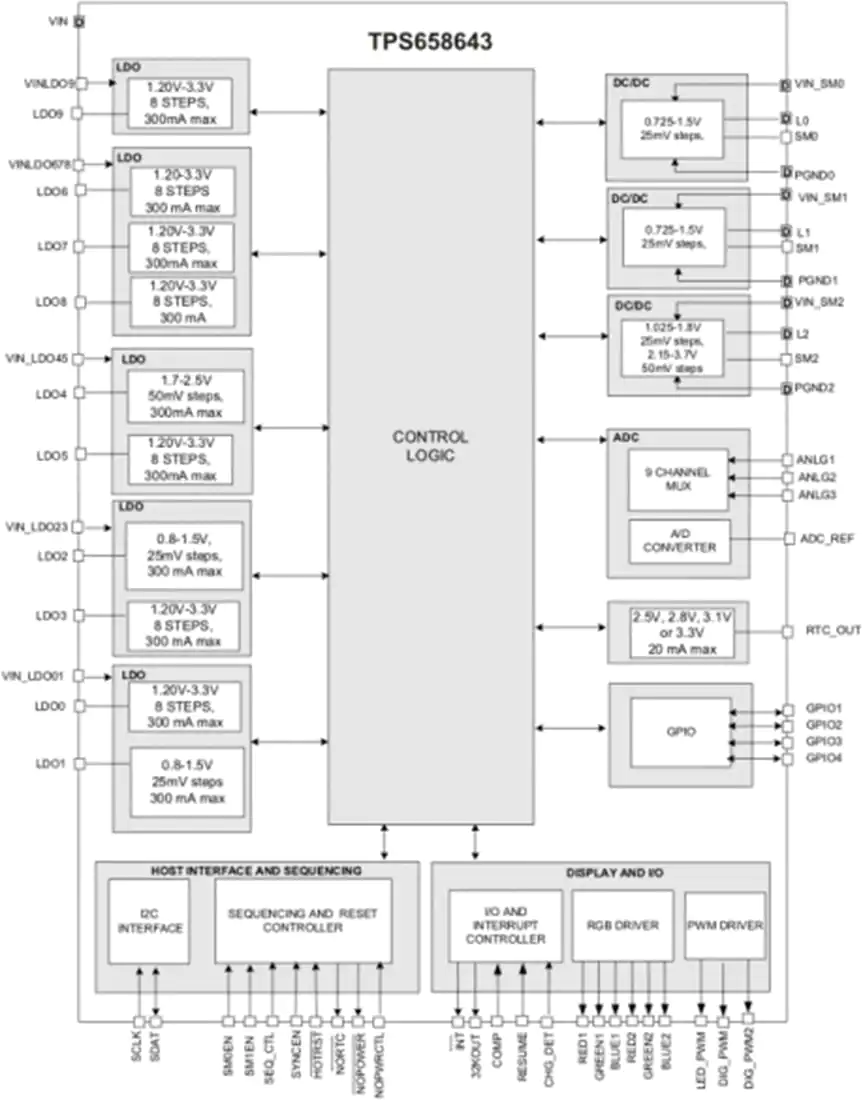

原理框图
