Maxim MAX77839高效Buck-Boost稳压器具有行业领先的6μA的静态电流。该设备适用于单电池锂离子电池，以及任何放电电压为1.8V的电池化学。支持输入电压1.8V ~ 5.5V，输出电压范围2.3V ~ 5.3V。集成电路提供两种不同的开关电流限制，以根据给定的负载电流要求优化外部组件的尺寸。

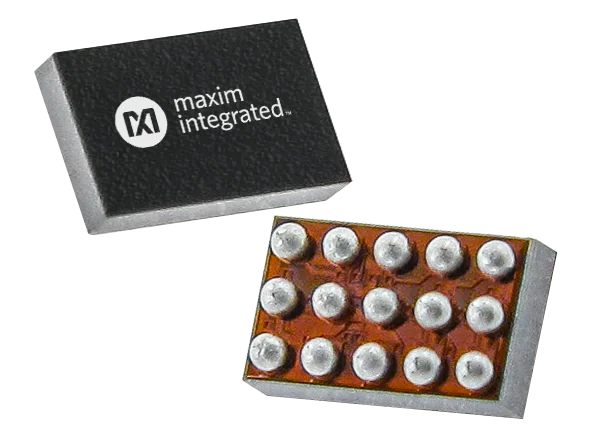

Maxim集成MAX77839降压稳压器有2.07mm x 1.51mm 15凸圆片级封装(WLP)和2.5mm x 2.0mm 11导联FC2QFN封装。

特性

• 灵活的系统集成


• 输入电压范围1.8V ~ 5.5V

• 2.3V至5.3V单电阻可调输出

• 3.6A I(LIM) ("C"及"D"选项)或4.4A I(LIM) ("A"及"B"选项)

• 3A最大输出电流(4.4A I(LIM)， Buck模式)

• 3A最大输出电流(4.4A I(LIM)， Boost Mode 3.0V(IN)， 3.3V(OUT))

• 96%峰值效率(V(IN) = 3.6V, V(OUT) = 3.3V)

• 可选GPIO引脚(FPWM输入，POK输出)

• 低供电电流，延长电池寿命


• 跳越模式，在轻负荷下降低供电电流

• 6μ超低智商

• 2.2MHz (typp)切换频率

• 提供系统稳健性的集成保护


• 欠压锁定(UVLO)

• 过电压保护(OVP)

• 逐周期电感峰值电流限制

• 热关机(TSHDN)

• 积极输出放电

• 小方案大小


• 2.07mm x 1.51mm, 0.4mm间距，15凹凸WLP

• 2.5mm x 2.0mm, 0.5mm间距，11针FC2QFN

应用程序

• 资产跟踪/车队管理

• 5 g / 2 g / GSM细胞能力

• 射频放大器

• 智能手机ToF/面部和手势识别

• 系统电源Pre-Regulation

• 单细胞锂离子电池供电设备

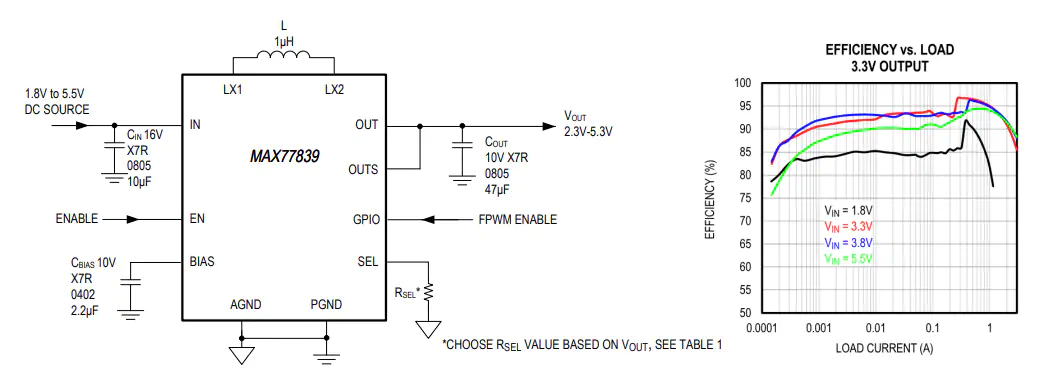

简化框图
