德州仪器公司OPA455单位增益稳定运放是一款高电压(150V)，大电流驱动(45mA)，单位增益稳定运放，增益带宽积为6.5MHz，转换速率为32V/us。由于放大器的宽输出范围，该器件是高压压电驱动，雪崩光电二极管偏置，高压霍兰电流泵或电压输出级的极佳选择。

德州仪器公司的OPA455内部保护，防止过温条件和电流过载。该设备可以在±6V到±75V的供电范围内工作，也可以在12V到150V的供电范围内工作。状态标志是一个开漏输出，允许设备很容易参考标准，低电压，逻辑电路。这种高压运放提供了优良的精度和宽的输出摆幅，并且没有在类似的放大器中经常发现的反相问题。

输出可以禁用使用enable-disable (E/D)引脚。E/D引脚有一个共同的返回引脚，允许轻松的接口到低压逻辑电路。这种禁用是在不干扰输入信号路径的情况下完成的，不仅节省电力，而且保护负载。

特性

• 供电范围宽

• ±6 v±75 v

• 12 v到150 v

• 高输出负载驱动(IO±45mA)

• 限流保护

• 热保护

• 状态标志

• 独立输出禁用

• 6.5 mhz增益带宽

• 32 v /µ转换速率

• -40°C至+85°C的宽温度范围

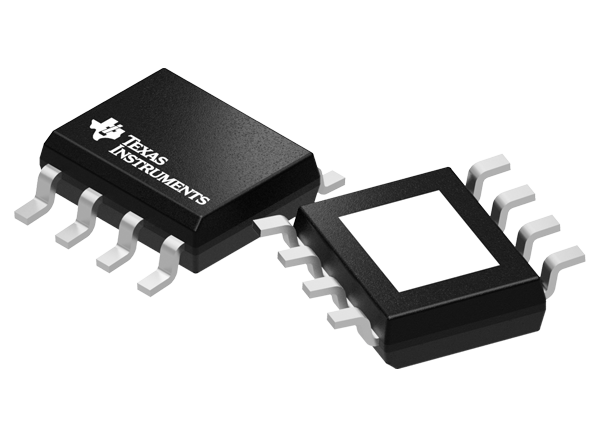

• 8针HSOIC (SO PowerPAD )封装

应用程序

• 半导体测试

• 光学模块

• 实验室和现场仪器仪表

• 半导体制造

• 多参数病人监护仪

• 显示面板PC和笔记本电脑

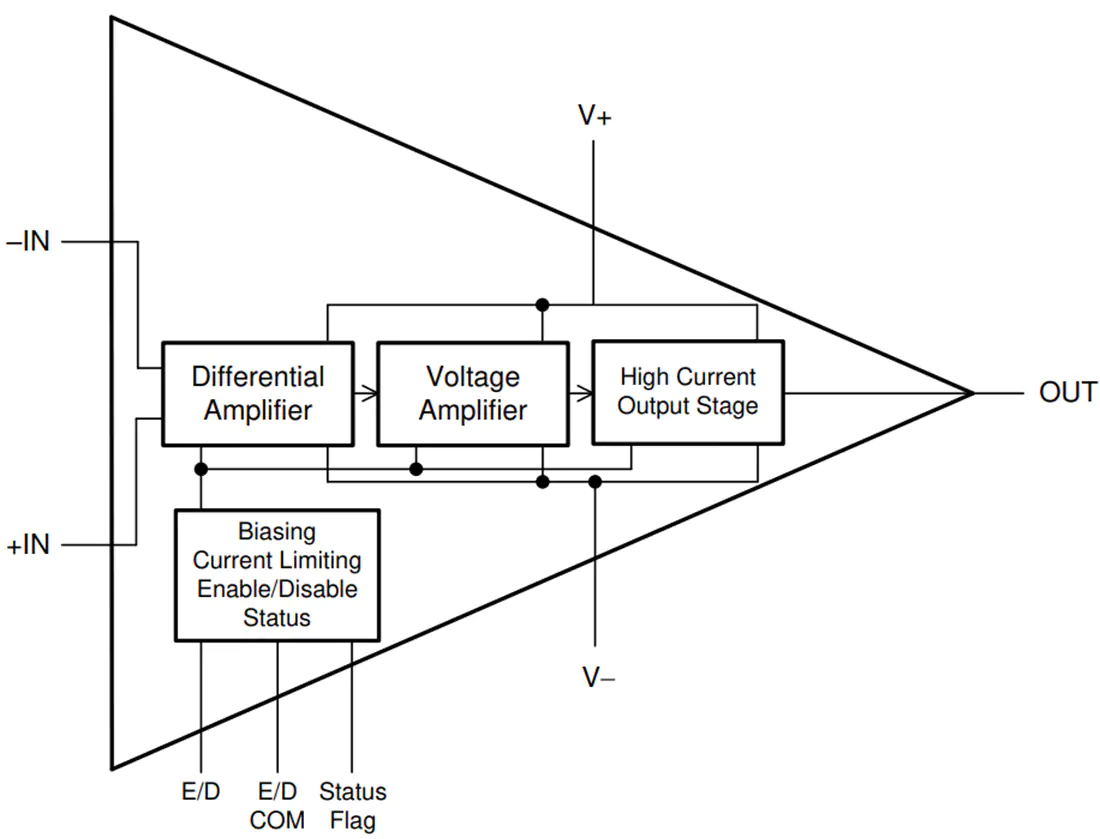

原理框图
