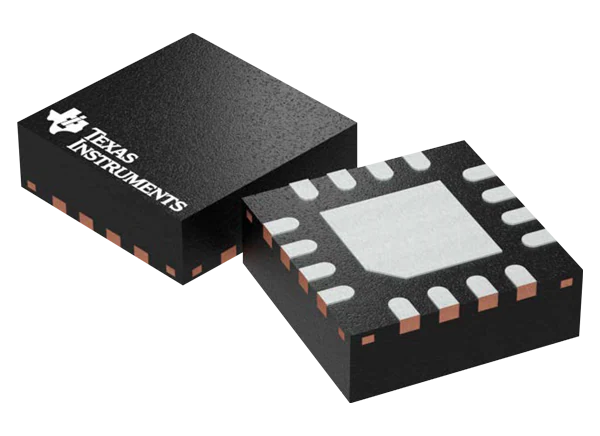

德州仪器公司THS6222差动线驱动放大器采用电流反馈架构，采用德州仪器公司专利的高速硅锗(SiGe)工艺制造。该设备适用于宽带、高速、电力线通信(HPLC)线路驱动应用，在驱动重载线路时需要高线性度。

THS6222独特的结构使用最小的静态电流，同时实现非常高的线性度。放大器具有可调电流引脚(IADJ)，设置标称电流消耗以及多种偏置模式，允许在不需要放大器的全部性能的情况下提高功耗。关闭偏置模式在时分复用(TDM)系统的接收模式中提供了进一步的电力节省，同时保持高输出阻抗。集成的中供给共模缓冲器消除了外部组件，降低了系统成本和电路板空间。

57VPP (100欧姆负载)的宽输出摆动与32V电源，加上超过650mA的电流驱动(25欧姆负载)，允许一个宽的动态范围，保持失真最小。德州仪器THS6222采用24针VQFN封装，外露热垫，可在-40°C至+85°C环境温度下工作。

特性

• 8V至32V供电范围(V(S))

• 集成的中置共模缓冲器

• 195MHz (V(O) = 16V(PP))大信号带宽

• 5500V/µs旋转速率(16V步进)

• 低失真(V(S) = 12V, 50欧姆负载)

• HD2: -80 dbc (1 mhz)

• HD3: -90 dbc (1 mhz)

• 338mA (V(S) = 12V, 25欧姆负载)输出电流

• 宽输出摆幅(V(S) = 12V)

• 19.4 v (PP)(100欧姆负载)

• 18.6 v (PP)(50欧姆负载)

• 可调电源模式

• 19.5 ma full-bias模式

• 马15 mid-bias模式

• 10.4 ma低偏差模式

• 低功耗关闭模式

• IADJ引脚用于可变偏置

• 集成超温保护

• 与24引脚THS6212 VQFN兼容

应用程序

• SGCC高效液相色谱线驱动器

• 智能电表

• 数据集中器

• 电力线通信网关

• 家网络公司

• 差分DSL线路驱动器

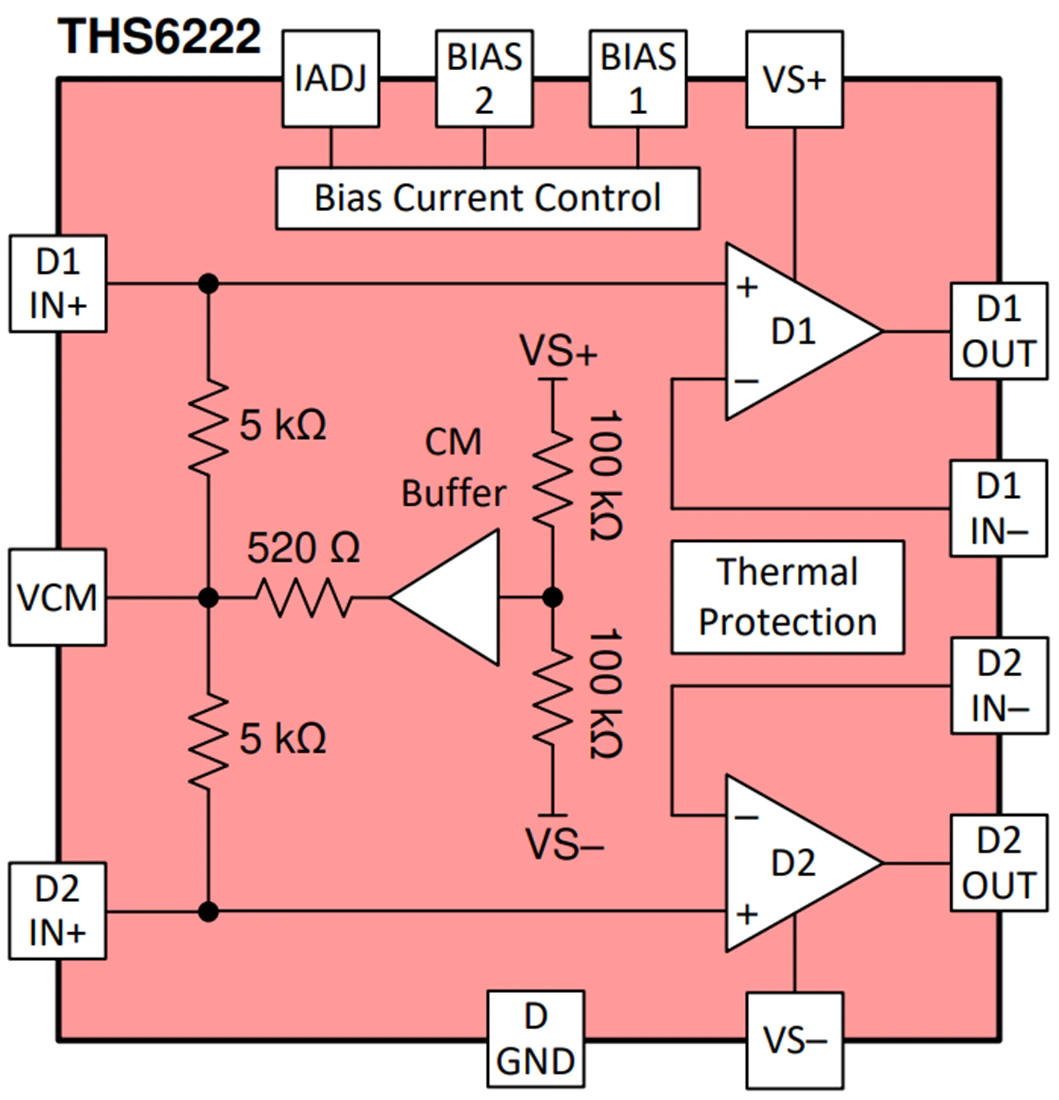

原理框图
