Digilent Trenz TE0802: Zynq UltraScale+ MPSoC开发板具有SDRAM DDR4 8GB内存，多种连接接口，显示端口，VGA, USB 3.0，千兆以太网RJ45。该板包括多才多艺的板载I/O，按钮，滑动开关，7段LED显示器，和12针Pmod连接器在一个方便的包装。TE0802板完全兼容Xilinx的高性能Vivado 设计套件HL WebPACK Edition，并附带Vivado和Petalinux示例项目。

该Trenz TE0802是一个极好的选择，开始与Zynq UltraScale+家族。Genesys ZU具有ZU3EG UltraScale+ MPSoC，具有额外的容量和处理能力，可以更好地应用于需要更高性能的应用。这个TE0802开发板工作在5V电源电压和0°C到100°C的温度范围。Zynq UltraScale+ MPSoC开发板的尺寸为100mm x 100mm。典型的应用包括工业电机控制、传感器融合、物联网、实时I/O和医疗设备。

特性

• Xilinx Zynq UltraScale+ MPSoC:

• 1 sbva484e包

• 扩展温度范围0°C至100°C

• 接口:


• 两个12针Pmod连接器

• USB JTAG/UART微型USB

• 1 gb以太网RJ45

• USB 3.0主机(A型连接器)

• MicroSD卡

• M.2 SSD作为PCIe

• 3.5mm耳机插孔(PWM输出)

• 显示端口

• VGA

• 4位7段LED显示

• 8个发光二极管

• 5用户按钮

• 8位滑动开关

• 重置按钮

• RAM /存储:


• SDRAM: LPDDR4 8Gb 256M × 16 × 2

• SPI Flash 256Mb (32M x 8) 133MHz

• eeprom 2Kb (25x8)

• 5V±10%供电电压

• 内径2.1mm，外径5.5mm桶形插孔插头

• 100mm x 100mm尺寸

应用程序

• 传感器融合

• 物联网

• 实时的I / O

• 医疗设备

• 工业电机控制

框图

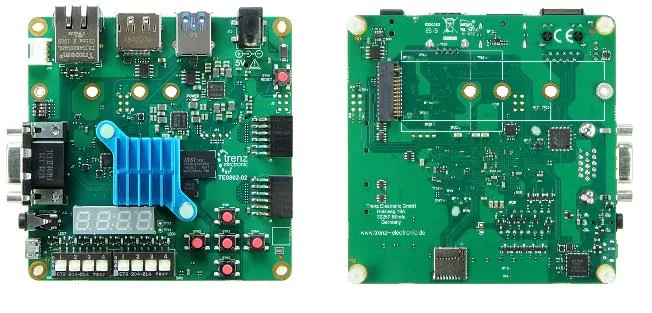

TE0802最正反面视图
