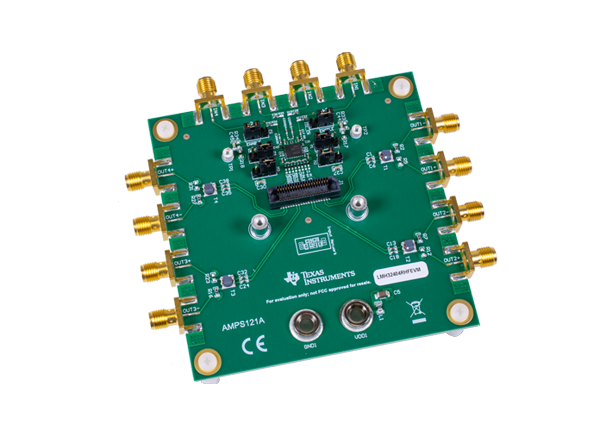

德州仪器LMH32404RHFEVM评估模块设计用于演示LMH32404RHF差分输出跨阻抗放大器。LMH32404RHFEVM评估模块具有一个变压器，将输出转换为50欧姆单端连接，便于使用标准测试设备进行测量，并可选择转换为全差分直流耦合信号。输入是50欧姆匹配的，默认情况下配置为接收电压输入，通过2k欧姆电阻转换为电流，但可以重新配置，以获得有效的电流输入与可选的光电二极管偏置连接在板的背面。

TI LMH32404RHFEVM评估模块还包括易于使用的跳线来控制器件增益，输入偏置电流抵消，和关机功能。

特性

• 配置为单端电压输入和输出，50欧姆匹配的SMA连接

• 包括跳线，便于控制通道模式，偏置电流消除，和整个芯片断电

• 可选直流耦合差分输出配置

• 专为单3.3V供电而设计

• 针对高带宽设备优化布局

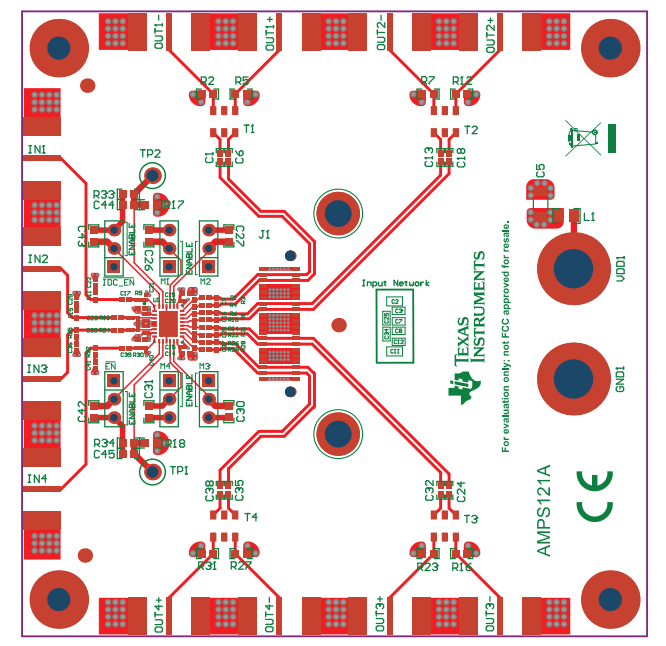

布局
