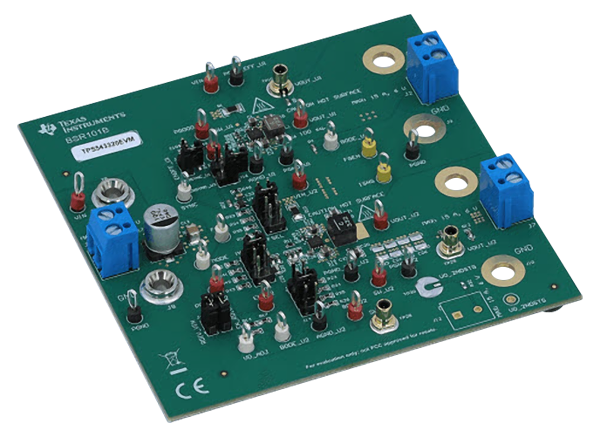

德州仪器TPS543320EVM评估模块提供了两个电路，一个设计用于演示一个小的解决方案区域，一个设计用于快速评估TPS543320。TPS543320是一种高效的18V, 3A同步降压变换器，采用内部补偿，固定频率的先进电流模式控制。该设备能够在2.2MHz的切换频率下提供高效率。高侧和低侧mosfet被合并在TPS543320封装与门驱动电路。

TI TPS543320EVM评估模块的第一个设计旨在演示使用TPS543320稳压器设计时可以实现的小的印刷电路板区域。小面积设计适合100mm(2)。第二种设计展示了当使用TPS543320调节器创建时可以实现的高效率。第二种设计还包括跳线，可以用来评估TPS543320的特点很容易。

特性

• 两个电路，一个设计用于演示一个小的解决方案区域，一个设计用于易于评估TPS543320

• 小解决方案区域设计，使用1.5MHz切换频率，适合100mm(2)

• 简单的评估设计包括跳线来评估由TPS543320的FSEL和MODE引脚选择的不同设置

• 两个3状态缓冲器，方便地同步两个设计到一个外部时钟源

• 输入电压4.0V至18V, 12V标称

• 3A输出1.8V和3.3V
