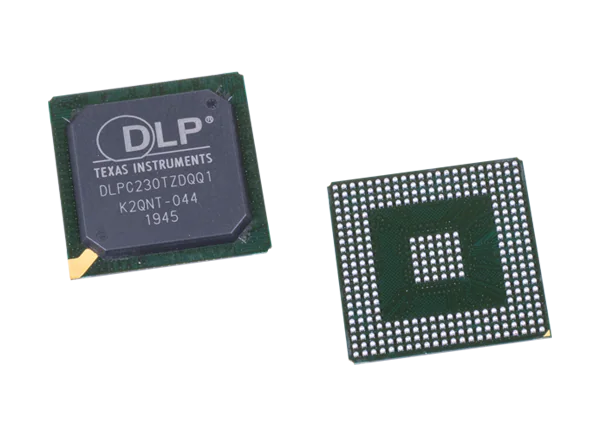

德州仪器DLPC230-Q1 DLP 汽车DMD控制器是两个DMD芯片组的一部分，DLP5530-Q1(内部显示应用，如HUD)和DLP5531-Q1(外部照明应用，如高分辨率前照灯)。这两个芯片组包括一个0.55”DMD和TPS99000-Q1系统管理和照明控制器。

该DLPC230-Q1 DLP汽车DMD控制器集成了一个具有错误码校正(SECDED ECC)的嵌入式处理器，允许主机控制和实时反馈、片上诊断和系统监控功能。通过内置的片上SRAM，无需外部DRAM。与TPS99000-Q1, DLPC230-Q1支持高动态范围调光超过5000:1的HUD应用。亚lvds 600MHz DMD接口允许高DMD刷新率，生成无缝和明亮的数字图像，同时减少辐射排放。

特性

• 适用于汽车应用

• AEC-Q100符合以下结果:

• 设备温度等级2:环境工作温度为-40℃~ 105℃

• 设备HBM ESD分级2级

• 设备CDM ESD分级等级C4B

• DMD显示控制器支持:

• DLP5530-Q1汽车内部显示芯片组

• DLP5531-Q1汽车外部照明芯片组

• 视频处理

• 缩放输入图像以匹配DMD分辨率

• 边框向上调整垂直图像位置±50%，水平图像位置±10%，减少了对机械对齐(HUD)的需要

• 支持像素加倍或四倍，以允许低分辨率的视频输入

• 伽马校正

• 嵌入式纠错处理器(ECC)

• 芯片诊断和自检能力

• 系统诊断包括温度监测、设备接口监测、光电二极管监测

• 平滑调光一体化管理

• 可配置的GPIO

• 不需要外部RAM，内部SRAM用于图像处理

• 600MHz Sub-LVDS DMD接口，低功耗和低发射

• 降低电磁干扰的扩频时钟

• 视频输入接口

• 单个openLDI (FPD-Link I)端口高达110MHz

• 24位RGB并行接口，可达110MHz

• 可配置主机控制接口

• 串行外围接口(SPI) 10MHz

• (2) C (400 khz)

• 主机提供实时IRQ信号

• 关键系统错误的反馈

• TPS99000-Q1系统管理和照明控制器接口

应用程序

• 广阔的视野和增强现实

• 抬头显示器(HUD)

• 高分辨率的大灯

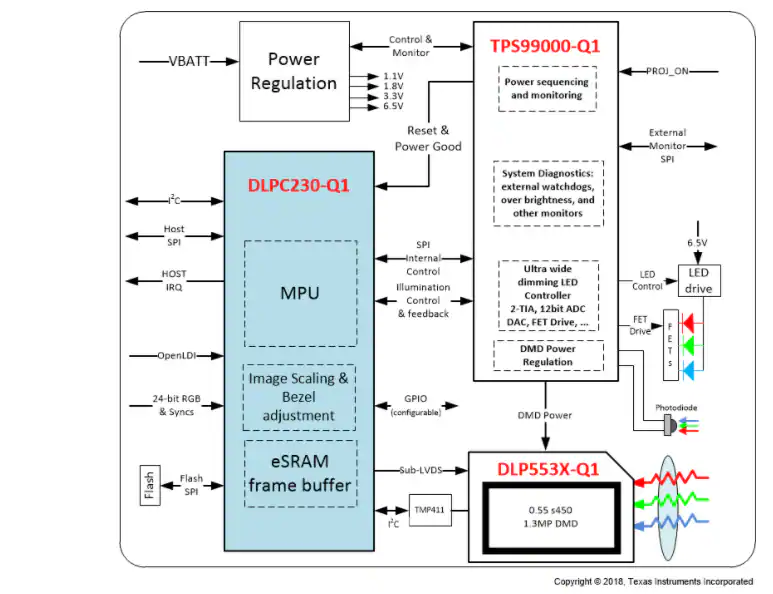

框图
