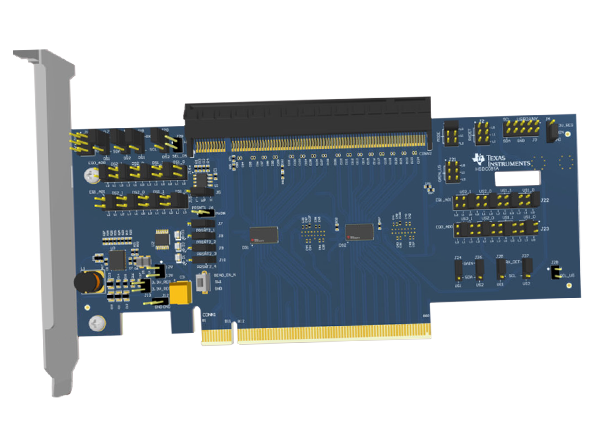

德州仪器DS160PR810EVM-RSC评估模块是一个完整的高带宽平台，用于评估DS160PR810八路PCI-Express 4.0线性重驱动的信号调理特性。TI DS160PR810EVM-RSC评估模块具有四个DS160PR810线性redrivers，可以扩展PCIe g -4 x16总线的传输距离。

DS160PR810EVM-RSC评估模块可以使用板的一端插入服务器或PC主板的PCIe插槽，并使用跨接安装连接器连接到板的另一端与PCIe扩展卡配对。DS160PR810EVM-RSC评估板可用于标准遵从性测试、性能评估和初始系统原型。

特性

• PCIe x16 Riser卡选项，4个8通道单向线性驱动器，工作速率高达25Gbps

• 线性均衡无缝支持链路训练和PCIe通道扩展

• CTLE在8GHz时提升至18dB

• 可编程设备配置通过GPIO或I(2)C, SMBus

• 板载12V至3.3V, 2A降压DC/DC转换器

• -40°C ~ 85°C工业温度范围

• 5.5mm × 10mm流式布局，64引脚，无铅WQFN 0.4mm间距包

应用程序

• PCI Express Gen-1、2、3、4

• 高达25Gbps的高速接口

• 企业服务器主板、工作站

• 企业存储

• 企业插件卡，终端

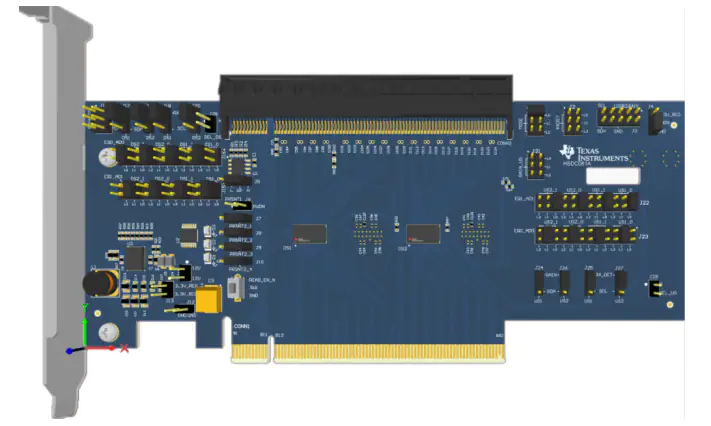

布局
