德州仪器TPS1HB35-Q1单通道智能高端开关用于12V汽车系统。TPS1HB35-Q1开关集成了强大的保护和诊断功能，以确保输出端口保护，即使在有害事件，如汽车系统中的短路。

TI TPS1HB35-Q1高端开关通过可靠的电流限制保护故障，根据设备的不同，可从2A到22A进行调节。高限流范围可用于需要大暂态电流的负载，而低限流范围可为不需要高峰值电流的负载提供更好的保护。TPS1HB35-Q1能够可靠地驱动各种负载剖面。

TPS1HB35-Q1具有高精度模拟电流检测，允许改进的负载诊断。高侧开关能够预测维护和负载诊断，通过向系统MCU报告负载电流和设备温度，提高系统寿命。

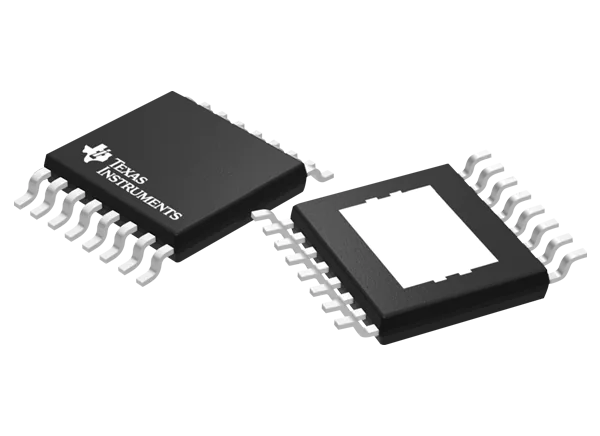

TPS1HB35-Q1可在HTSSOP包，这允许减少PCB足迹。

特性

• AEC-Q100符合汽车应用要求

• 温度等级1:-40℃~ 125℃

• 设备HBM ESD分级2级

• 设备CDM ESD分级等级C4B

• 承受40V负载转储

• 功能性Safety-Capable

• 文档可用来帮助功能安全系统设计

• 单通道智能高端开关35毫欧 R(ON) (T(J) = 25°C)

• 通过可调限流提高系统级可靠性

• 电流限制设定点从2A到22A

• 强大的集成输出保护:

• 综合热保护

• 对短路接地和电池的保护

• 防止电池反向事件的保护，包括反向电压的FET自动开关

• 在电池和地面丢失时自动关机

• 集成输出夹具，对感应负载进行退磁

• 可配置的错误处理

• 模拟感输出可配置为精确测量:

• 负载电流

• 设备温度

• 通过SNS引脚提供故障指示

• 开路负载和电池短路检测

应用程序

• 汽车显示模块

• ADAS模块

• 座位舒适模块

• 传输控制单元

• 暖通空调控制模块

• 身体控制模块

• 白炽灯和LED灯

简化的示意图
