德州仪器TPS54JB20同步Buck转换器是高效的，具有自适应实时D-CAP3 控制模式。TPS54JB20转换器易于使用，需要很少的外部组件，因为外部补偿是不需要的。TPS54JB20是为空间受限的数据中心应用而设计的。

TI TPS54JB20同步Buck变换器具有差分遥测，高性能集成mosfet，在全工作结温度范围内精确±1%，0.9V参考。此外，转换器包括快速的负载瞬态响应，准确的负载调节和线路调节，跳变模式或FCCM操作，以及可编程的软启动。

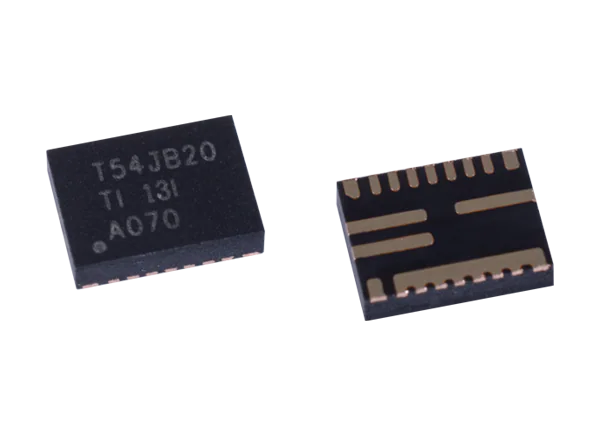

TPS54JB20同步降压转换器是无铅的，提供21针VQFN-HR 4mm × 3mm封装，完全符合RoHS无豁免。

特性

• 4V至16V输入范围可达20A，无外部偏置

• 2.7V至16V输入范围可达20A，外部偏置范围为3.13V至3.6V

• 输出电压范围:0.9V ~ 5.5V

• 集成的7.7毫欧和2.4毫欧 mosfet支持20A连续输出电流

• D-CAP3 具有超快的负载阶跃响应

• 支持全陶瓷输出电容

• 差分遥感0.9V±1% V(REF)的-40°C至+125°C的结温

• 自动跳闸Eco-mode 高轻载效率

• 可编程电流限制RTRIP

• 引脚选择开关频率:600kHz、800kHz、1MHz

• 差分遥测，输出精度高

• 可编程软启动时间

• 跟踪的外部参考输入

• Prebiased创业能力

• 排水明沟power-good输出

• OC、UV和OV故障的锁存

• 4mm × 3mm, 21针QFN封装

• 引脚兼容12-A TPS54JA20

• 完全符合RoHS，无豁免

应用程序

• 机架服务器和刀片服务器

• 硬件加速器和插件卡

• 数据中心交换机

• 工业电脑

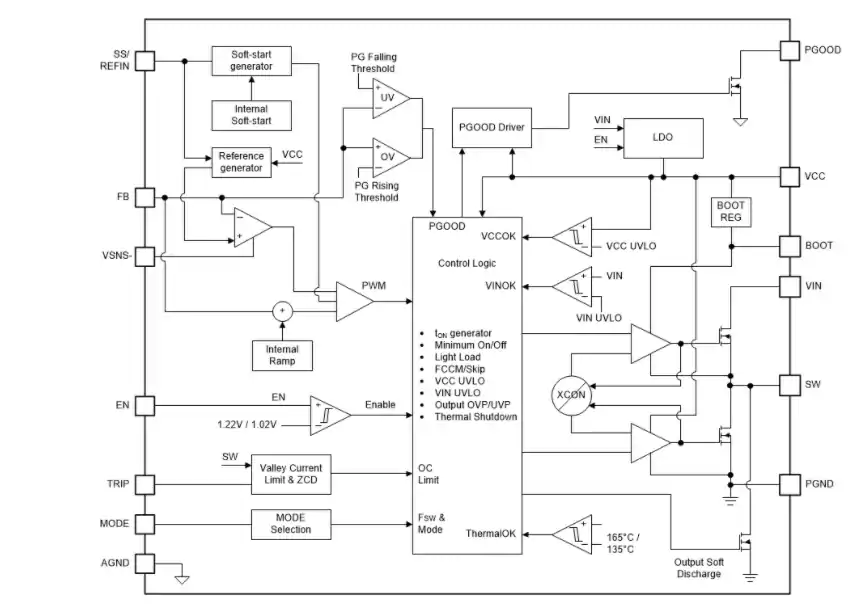

框图

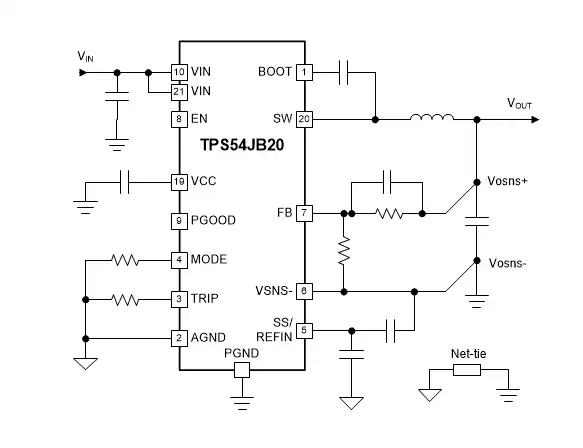

简化的示意图
