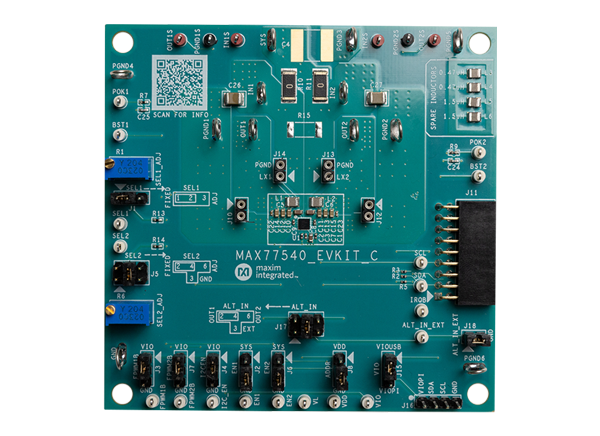

Maxim MAX77540EVKIT转换器评估套件是一个完全组装和测试的印刷电路板(PCB)，演示了MAX77540双相可配置降压稳压器。板上设有测试点和跳线，用于测试设备上的所有引脚。两个电位器允许用户随意调整SEL1/SEL2配置引脚。在关键节点(VOUTx, LXx)上也有用于精确测量的探针插座。电路板还附带一些备用电感(L3-L6)，用于测试效率/性能折衷。PCB采用Maxim Integrated推荐的IC和外部组件布局设计。IC通过R13和R14设置默认输出电压，但可以通过电位器或I(2)C通信更改。Maxim Integrated的图形用户界面(GUI)可以通过MAXUSB_INTERFACE设备将基于Windows 的PC连接到J11。

特性

• 用于高精度测量的探针插座

• 所有功能(POK、FPWM、EN和IRQB)的测试点

• 默认输出电压可通过SEL调节

• 连接器自定义I(2)C主机

必需的设备

• 可调直流电源或适用电池

• 万用表

• MAXUSB_INTERFACE for I(2)C串行接口(可选)

• a型转微型USB线(可选)

• windows PC, MAX77540EVKIT GUI(可选)

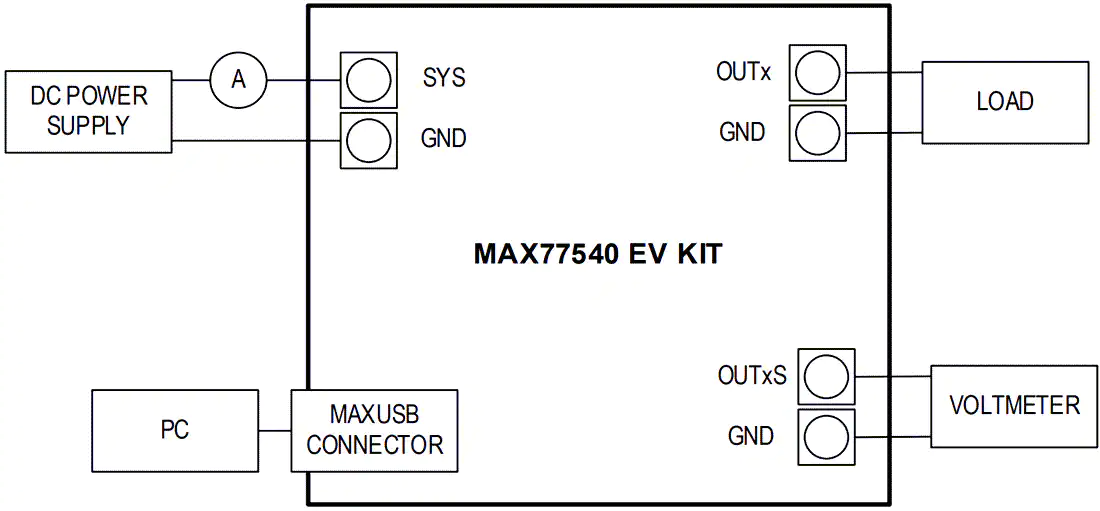

评估工具的设置
