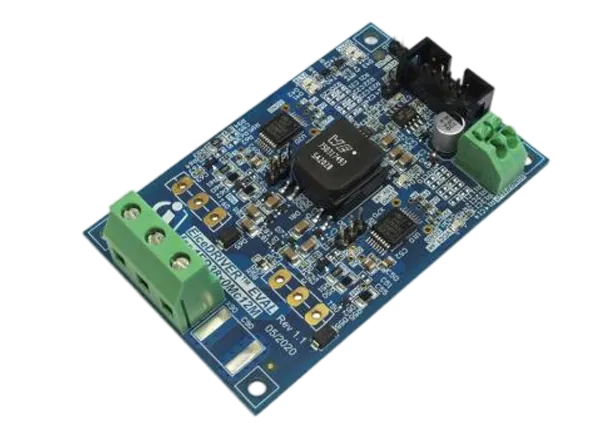

英飞凌Infineon Technologies EVAL-1ED3890Mx12M评估板设计用于评估1ED3890MC12M或1ED3890MU12M栅极驱动芯片的功能和能力。1ED38x0Mc12M系列(X3数字)由一个小型PG-DSO-16封装中的电隔离单通道栅极驱动芯片组成，具有大漏电和8mm的间隙。栅极驱动芯片提供3A、6A和9A的典型峰值输出电流。

Infineon EVAL-1ED3890Mx12M评估板带有未填充的TO-247晶体管占用。单板尺寸为85mm × 85mm × 15mm3，不安装任何电源开关。

特性

• 40V绝对最大输出电源电压

• ±9A典型的溯源和降栅电流能力

• 分离源和接收器输出，优化栅极驱动

• 可调夹具/夹具驱动器/ADC引脚

• I(2)C总线用于参数调整、状态和故障反馈、ADC测量和状态监测

• 两个具有故障输出的精确V(CE(sat))检测(DESAT(2))电路，可调前沿消落时间，单独可调触发电压，滤波时间

• 两级关断(TLTO)可调坡度，高原时间和高原水平

• 可选择关断:硬关断和两级关断

• 可调软关闭后，去饱和检测

• 可调输入滤波器

• 输入端带有滞后的硬件欠压锁定(UVLO)保护

• 在VCC2和VEE2轨道上igbt和mosfet的可调硬件UVLO和迟滞

• 可调软件UVLO精确监测VCC2和VEE2轨道上的供电电压

• ADC内部参数测量:电源电压和内部温度

• 引脚状态报告通过I(2)C和故障

• DESAT或UVLO事件的内部计数器

• 门驱动器在高达125°C的高环境温度下工作，在160°C的超温停机
  (±10°C)

• 传输延迟匹配(t(PDD,max) = 30ns)

• 主动关机的输入和输出侧带滞后的欠压锁定保护

• 高共模瞬态抗扰度CMTI = 200kV/μs

• 小型节省空间的DSO-16小间距包，具有大漏电距离(>8 mm)

• 门司机安全认证:

• UL 1577认可(计划)V(ISO，测试)= 6840V (rms)在1s, V(ISO) = 5700V (rms)在60s

• IEC 60747-17/VDE 0884-11批准(计划)V(IORM) = 1.767kV(峰值，增强)

框图
