德州仪器TPSM63603EVM/TPSM63603SEVM电源模块EVM的介绍、特性、及应用

来源：HQBUY 发布时间：2022-06-21

摘要： 设计帮助评估TPSM63603或TPSM63603S，一个同步降压电源模块。

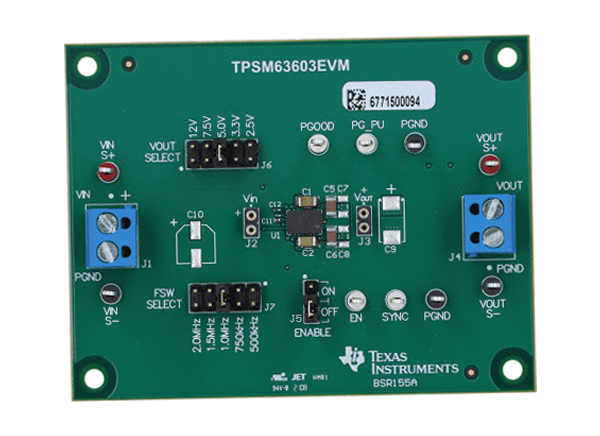

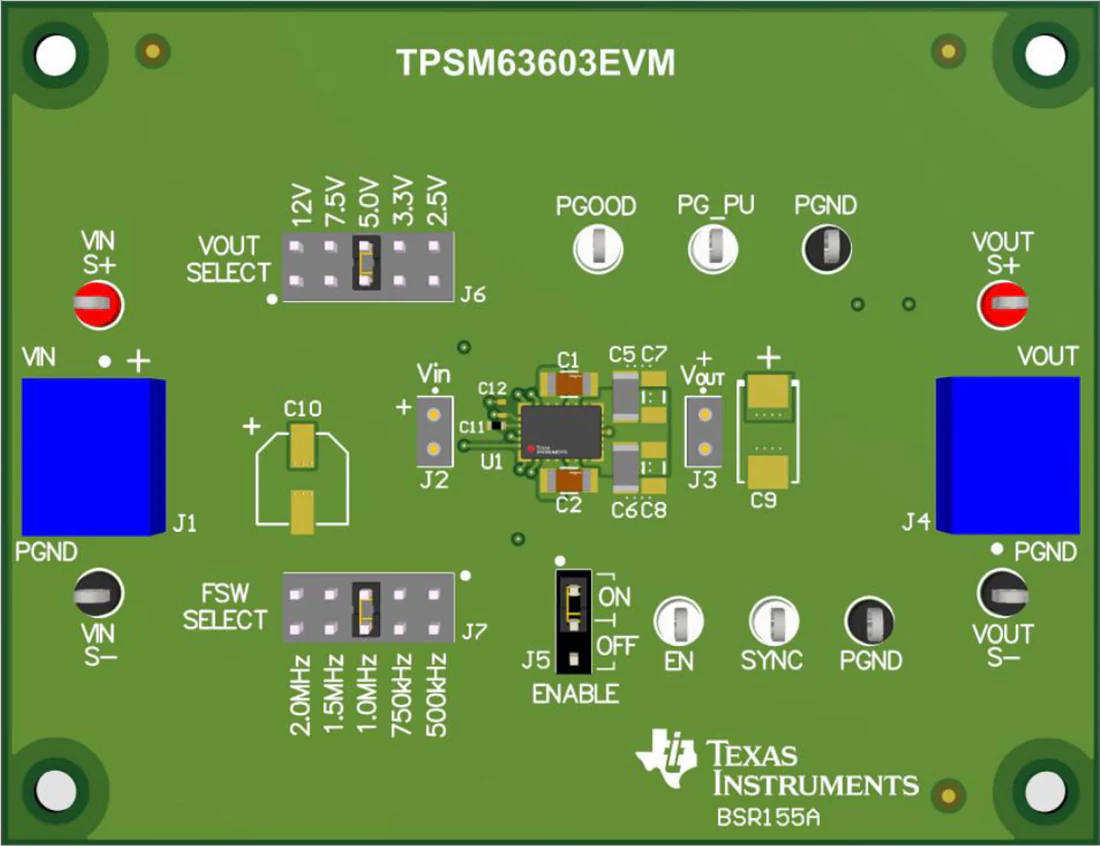

德州仪器TPSM63603EVM / TPSM63603SEVM电源模块评估模块(EVM)具有TPSM63603同步降压电源模块配置操作与典型的3V到36V输入总线应用(TPSM63603SEVM具有TPSM63603S;扩频变种)。配置跳线可以将输出电压和开关频率设置为五个常用值之一。评估模块提供设备的全输出电流额定值。输入和输出电容包括以适应整个输入电压范围和评估模块上的可选输出电压。监测测点用于测量效率、功耗、输入纹波、输出纹波、线路和负载调节以及瞬态响应。控制测试点和跳线提供使用使能(EN)，同步(SYNC)和电源良好(PGOOD)的设备功能。德州仪器TPSM63603EVM / TPSM63603SEVM推荐的评估模块的PCB布局，最大限度地提高了热性能，并最大限度地降低了输出纹波和噪声。
