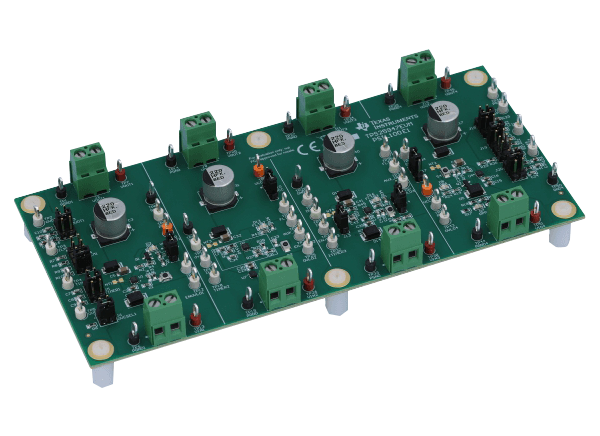

德州仪器TPS25947EVM熔断器评估模块(EVM)有4个通道，并使TPS259470L, TPS259472A和TPS259474L熔断器的评估来自TPS25947xx家族。频道1和4是独立的频道，并提供可编程的OVCSEL, OVLO, ITIMER, dVdt和ILM设置。通道2和3共享一个公共地平面，并提供选项来评估TPS25947xx熔断器的功率多路复用和并行操作能力。输入电源施加在连接器J1、J9、J12、J16上，J2、J8、J11、J15分别为通道1、2、3、4提供输出连接。TVS二极管D1, U7, D14和D5，提供从瞬态过电压的输入保护，而肖特基二极管D2, D12, D15和D6分别为1,2,3和4通道的德州仪器TPS25947xx熔断器提供输出保护。S1、S2、S3、S4支持对U1、U2、U3、U4进行RESET或disabled操作。Power Good (PG)指标由D3提供。在TP15上可以监测到缩放后的器件电流，其缩放因子为0.13 V/A。

特性

• 2.7V至23V(典型)操作

• 使用板载跳线的0.5A到6A可编程电流限制

• 可编程输出电压转换速率控制

• 可编程瞬态电流消隐定时器

• 可编程电流限制

• 功率多路复用和并行配置

• 用于输入瞬态保护的TVS二极管

• 板载肖特基二极管在输出防止负尖峰期间过流故障

• 电源良好和故障指示灯状态

必需的设备

• 电力供应

• 1个可调电源0V至30V输出，0A至10A输出限流

• 米

• 最少需要一个DMM

• 示波器

• 一个DPO2024或等效的，三个10倍电压探头，和一个直流电流探头

• 加载

• 一个电阻负载或等效负载，可在24V电压下耐受10A直流负载，并能输出短路

应用程序

• 热交换,热插拔

• rails服务器备用

• 光学模块

• PCIe、ssd、hdd硬盘

• 路由器和交换机

• 工业电脑

• 数字电视
