亚德诺半导体ADAU1701 SigmaDSP 28/56位音频处理器是一个完整的单芯片音频系统，具有28/56位音频DSP, adc, dac和微控制器类控制接口。信号处理包括均衡、交叉、低音增强、多波段动力学处理、延迟补偿、扬声器补偿和立体声图像拓宽。这种处理可以用来弥补扬声器、放大器和听音环境在现实世界中的局限性，从而极大地改善音频质量。

它的信号处理可与高端工作室设备相媲美。大多数处理都是在全56位、双精度模式下完成的，从而产生非常好的低电平信号性能。ADAU1701是一个完全可编程的DSP。易于使用的SigmaStudio 软件允许用户图形化配置自定义信号处理流使用块，如双四滤波器，动态处理器，电平控制，和GPIO接口控制。

ADAU1701程序可以通过串行EEPROM、自启动机制或外部微控制器上电加载。在断电时，参数的当前状态可以从ADAU1701写入到EEPROM，以便在程序下次运行时收回。

两个西格马-得尔塔 dac和四个西格马-得尔塔 dac提供了一个98.5dB模拟输入到模拟输出的动态。每个ADC的THD + N为-83dB，每个DAC的THD + N为-90dB。数字输入和输出端口允许无胶连接到额外的adc和dac。ADAU1701通过I(2)C 总线或4线SPI端口进行通信。

特性

• 28-/56位，50MIPS数字音频处理器

• 2个adc(信噪比100dB, THD + N-83dB)

• 4个dac(信噪比104dB, THD + N-90dB)

• 完全独立的操作

• 自启动串行EEPROM

• 辅助ADC与4输入多路复用模拟控制

• 用于数字控制和输出的gpio

• 完全可编程的SigmaStudio图形工具

• 28位× 28位乘法器，56位累加器，全双精度处理

• 用晶体产生主时钟的时钟振荡器

• 锁相环用于从64 × fS, 256 × fS, 384 × fS或512 × fS时钟产生主时钟

应用程序

• 多媒体扬声器系统

• MP3播放器扬声器底座

• 汽车单位负责人

• Mini-component音响

• 数字电视

• 工作室显示器

• 演讲者块状

• 乐器效果处理器

• 座位内音响系统(飞机/汽车)

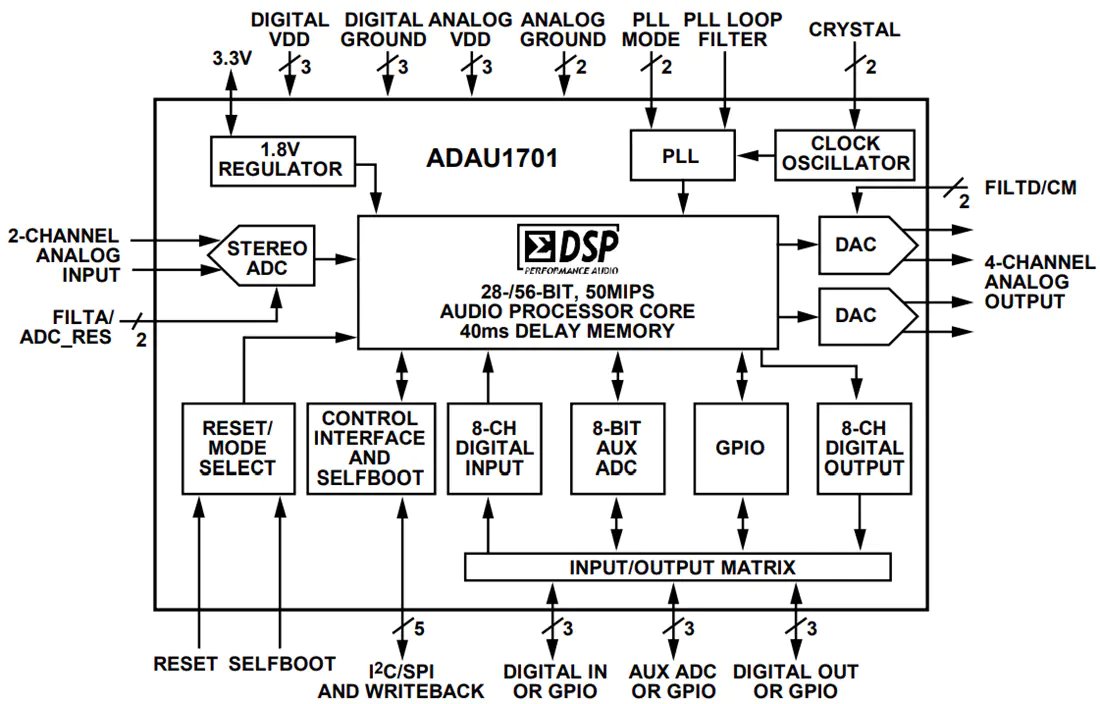

原理框图
