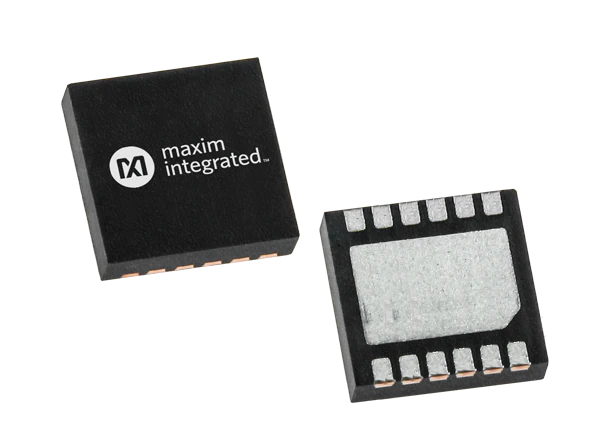

Maxim Integrated MAX22201 3.5A无刷电机驱动器具有低阻抗fet与典型的0.3欧姆 R(ON)，导致高驱动效率。该刷电机驱动器工作在36V电源电压和-40°C至125°C的工作温度范围。OCP (Overcurrent Protection)阈值限制额定峰值电流3.5A。这个峰值电流是驱动程序能够提供的短时瞬变的最大电流。MAX22201电机驱动器还具有非耗散和精确的集成电流传感(ICS)和嵌入式内部电流驱动调节(CDR)电路。该电机驱动IC封装在一个3mm x 3mm尺寸的TDFN12封装中。

MAX22201 IC具有用户可配置的关闭时间，可以通过连接外部电阻到ROFF引脚设置。应用包括有刷直流电机驱动器，步进电机驱动器(只单相)，和锁存阀和螺线管。

特性

• 一个额定电压为36V的全h桥

• 300毫欧(典型)总R(DS(ON))(高侧+低侧)(T(A) = 25°C)

• 额定电流(25°C典型):


• 3.5我(峰值)

• 2我(RMS)

• 可配置的电流驱动调节(CDR)限制失速和涌流电流:

• 可配置话单关闭时间(t(Off))

• 无损耗集成电流传感(ICS)消除了外部笨重的电阻和节省电力

• 内部感应电流的CSO (Current Sense Output)函数复制输出到ISEN引脚上

• Fault指示灯引脚(Fault)

• 全集成充电泵

• 保护:

• 每个通道的过流保护(OCP)

• 欠压锁定(UVLO)

• 热停机(TSD) T = 165°C

• ESD保护8kV HBM (OUT1和OUT2引脚)

• 超小TDFN12封装，3mm x 3mm尺寸

应用程序

• 无刷直流电机驱动

• 步进电机驱动(单相)

• 锁紧阀门和螺线管

框图
