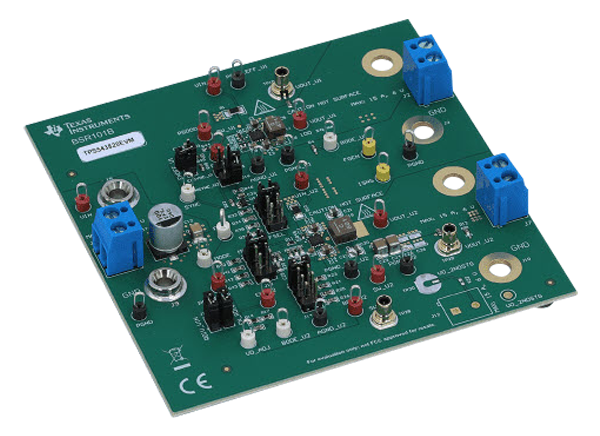

德州仪器TPS543820EVM转换器评估模块(EVM)的设计是为了帮助评估TPS543820。TPS543820是一个同步降压变换器，集成了两个功率mosfet，具有低漏源到源电阻，以最小化解决方案的尺寸，并在满载时提供高效率。TPS543820采用固定频率先进的电流模式控制，对于高开关频率具有较低的最小通时，以最小化解决方案的尺寸并实现快速瞬态响应。德州仪器TPS543820EVM包括两种TPS543820设计。第一个设计是为了演示在使用TPS543820调节器设计时可以实现的小的印刷电路板区域。小面积设计适合100mm(2)。第二种设计是为了证明在设计TPS543820调节器时可以达到的高效率。第二种设计还包括跳线，可以用来方便地评估TPS543820的特性。

特性

• 两个电路:一个设计用于演示小的解决方案区域，一个设计用于易于评估TPS543820

• 小解决方案区域设计，使用1.5MHz的开关频率，适合在100平方毫米范围内

• 简单的评估设计包括跳线来评估由TPS543820的FSEL和MODE引脚选择的不同设置

• 3个状态缓冲器，方便地同步两个设计到外部时钟源

• 输入电压4.0V至18V, 12V标称

• 1.0V输出8A

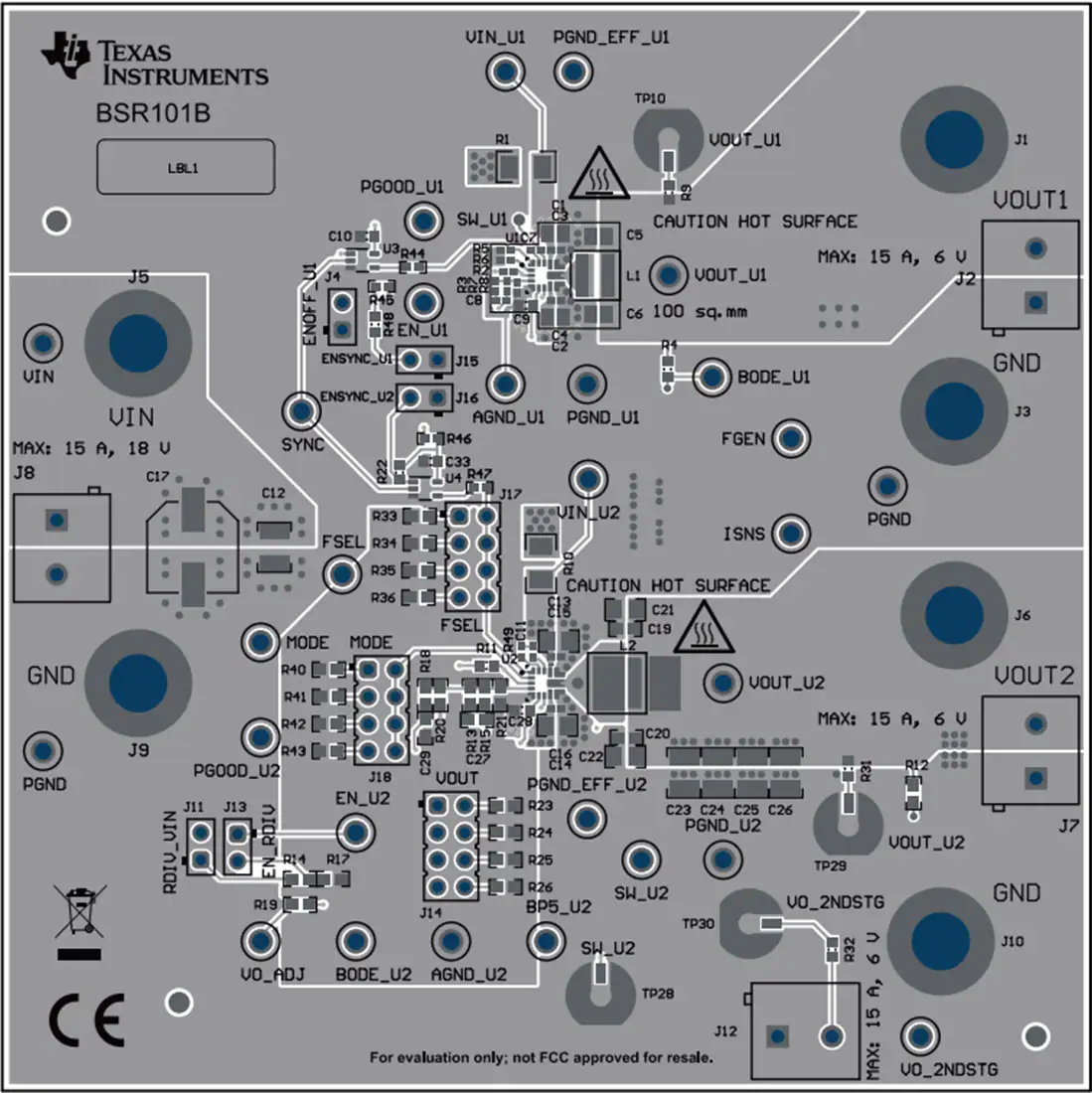

板布局
