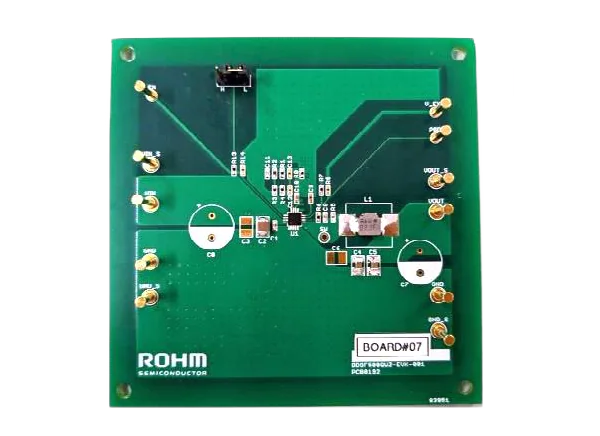

ROHM Semiconductor BD9F500QUZ- evk -001评估板是BD9F500QUZ纳米脉冲控制 同步Buck DC-DC变换器的演示平台，具有集成的功率mosfet。BD9F500QUZ具有4.5V ~ 36.0V输入电压范围，0.6V ~ 14.0V输出电压范围，最大输出电流为5A。该设备的恒定定时控制系统能够实现快速瞬态响应，轻载模式控制提高了轻载条件下的效率。

ROHM半导体BD9F500QUZ- evk -001评估板具有基于BD9F500QUZ的参考电路以及所有所需的支持组件。测试岗位提供所有关键信号。跳线允许用户调整开关频率，最大输出电流，并选择轻负载和固定PWM操作模式。

特性

• 预先安装在3.0mm x 3.0mm的VMMP16LZ3030包装中的BD9F500QUZ

• 测试所有关键信号

• 4.5V ~ 36.0V输入电压;典型12.0 V (V  )

• 1.0V输出电压(V(OUT))

• 5.0A最大输出电流(I(OUT))

• 1MHz开关频率(F(SW))

• UVLO阈值释放电压(V(UVLO))

• 2000mV UVLO滞后电压(V(UVLOHYS))

• 81%的最大效率

• 85mm × 85mm × 1.6mm 4层PCB

• 铜的厚度

• 上下层:2oz (70μm)

• 中间层:1oz (35μm)

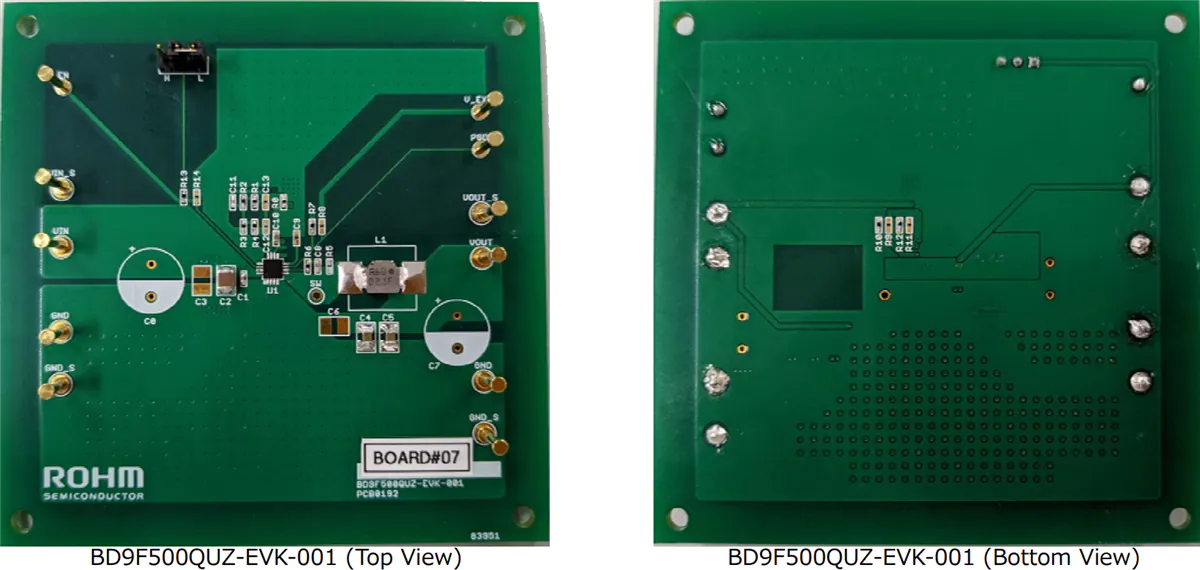

板布局
