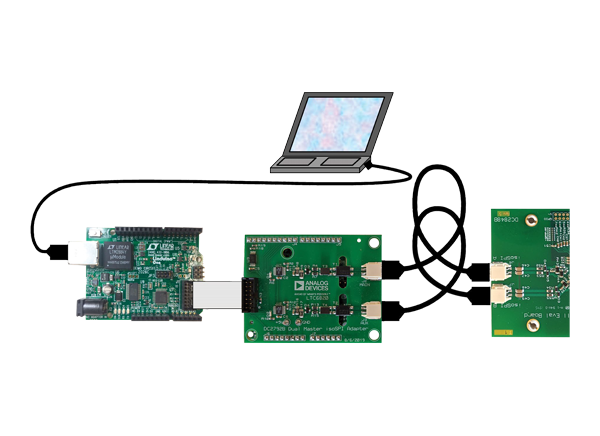

亚德诺半导体用于LTC6820的DC2792B演示电路使用一对复用的LTC6820等spi收发器和小型化的等spi连接器(2接触DuraClik)。该板替换了正在评估isoSPI电池管理(BMS)设备的DC1941。它提供了第二个isoSPI主控来使用可逆的isoSPI特性。SPI接口是通过DC590或DC2026 USB适配器上的传统14接触带状电缆提供的，或直接安装在DC2026上作为Linduino屏蔽。两个等spi端口分别是MAIN和AUXiliary，每个端口的活动由蓝色led指示。为了代替DC1941或不可逆的isoSPI网络，必须使用MAIN端口。DC2792B的电源间接来自主机的USB端口，通过USB到正在使用的串行适配器。

特性

• SPI串行到双端口的isoSPI适配器采用一对多路复用LTC6820 isoSPI收发器和小型化isoSPI连接器(2接触DuraClik)

• 功能上取代了DC1941在评估isoSPI电池管理(BMS)器件的情况下，但提供第二个isoSPI主控器，在可用的情况下使用可逆的isoSPI特性

• 两个等spi端口是主端口和辅助端口，每个端口的活动由蓝色led指示

• SPI接口可以通过传统的14点带状电缆提供DC590或DC2026USB适配器，或直接安装在DC2026作为Linduino屏蔽

• 为了代替DC1941或不可逆的isoSPI网络，必须使用MAIN端口

• DC2792B的电源间接来自主机的USB端口，通过USB到正在使用的串行适配器
