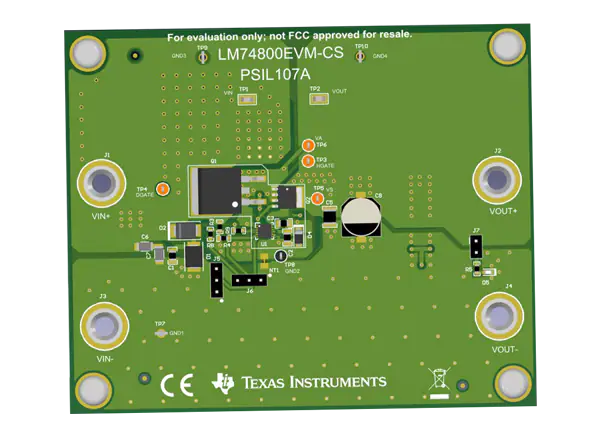

德州仪器公司的LM74800EVM-CS控制器评估模块(EVM)帮助设计者评估LM74800-Q1的操作和性能，一个理想的二极管控制器与开关输出。LM7480x-Q1驱动和控制外部背对背n通道mosfet模拟理想的二极管整流器，具有功率路径ON/OFF控制和过电压保护。德州仪器公司的LM74800EVM-CS演示了LM74800-Q1，以及两个背对背n通道mosfet，配置在共源拓扑结构，可以提供200V不受抑制的负载转储保护，反向电池保护下游电路。第一栅驱动HGATE控制外部n通道MOSFET关闭或箝位输出电压到可接受的安全水平。第二门驱动DGATE控制另一个外部n通道MOSFET模拟理想二极管。

特性

• 12V和24V汽车反向电池保护

• 输入工作范围3V ~ 65V

• 12V电池保护3V到40V

• 24V电池保护3V至65V

• 额定，2.5A峰值负载电流

• 支持200V不抑制负载转储保护

• 使开/关控制

• 可编程过压切断和输出钳位操作

• 输出电压转换速率控制

• 输出ON/OFF检测LED指示

• 车载TVS保护汽车瞬态免疫

必需的设备

• 电力供应

• 1个可调电源0V至600V输出，0A至10A输出限流

• 汽车测试设备，可产生ISO 7637-2和ISO 16750-2，包括200V无抑制负载转储脉冲5A

• 米

• 至少需要一个数字多用表

• 示波器

• 一个DPO2024或等效的，三个10倍电压探头，和一个直流电流探头能够测量10A

• 加载

• 一个阻性负载或等效负载，在12V电压下可容忍高达10A的直流负载

应用程序

• 汽车反向电池保护

• ADAS域控制器

• 相机ECU

• 单位负责人

• USB集线器

• 电源路保护、电源多路复用器和ORing

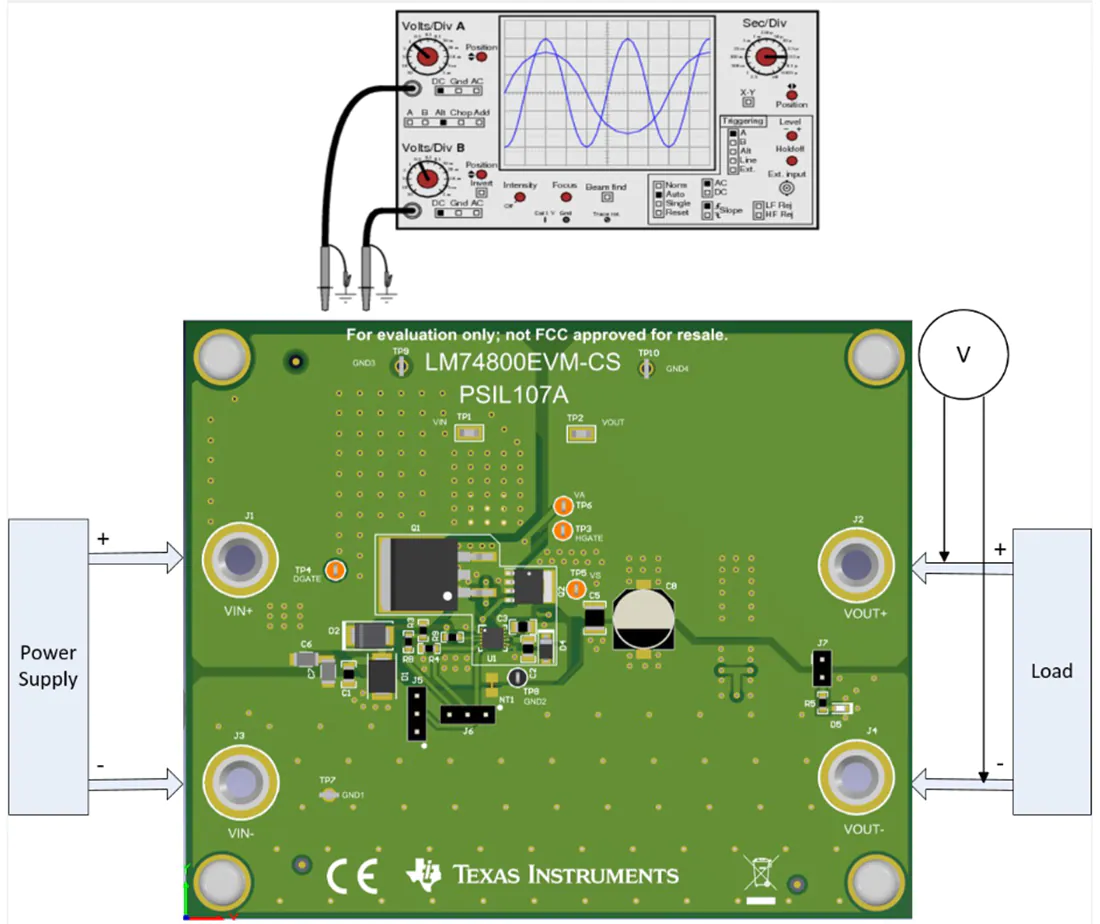

测试设置
