摘要: 3.3V供电时,每通道典型功耗为920nA,最大功耗为1.3µA。

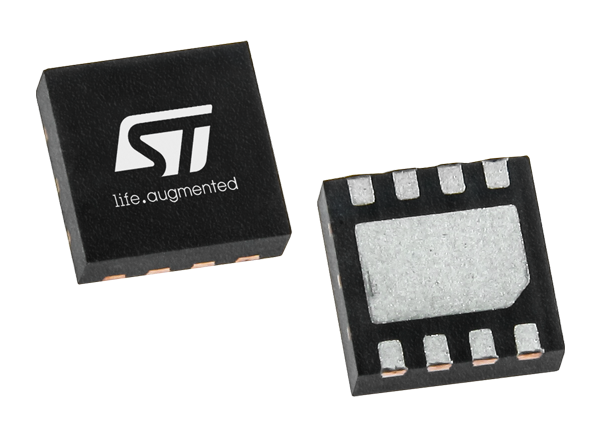

意法半导体公司(STMicroelectronics)的TSU112IY纳米功率高精度运算放大器(运放)在3.3V供电时,每通道的典型功耗为920nA,最大功耗为1.3µA。结合1.5V到5.5V的供电电压范围,这些特性允许在低功耗应用中,由硬币型锂电池或稳压电池有效地提供TSU112IY。150µV (max.)的高精度和9kHz的增益带宽使意法半导体公司的TSU112IY成为传感器信号调理、电池管理系统、车载(OBC)和无线充电器的理想选择。
AEC-Q101合格
亚微安电流消耗- Icc = 920nA型。在25°C
低偏置电压(150µV max。在25°C, 400µV最大。全温度范围(-40°C至125°C))
在0.1 ~ 10Hz带宽范围内具有低噪声
1.5V ~ 5.5V低供电电压
轨道到轨道的输入和输出
9千赫typ。带宽增益积(英镑)
10 pa马克斯。在25°C低输入偏置电流
4kV HBM高耐受性ESD
超过25年的典型等效寿命由220mAh的CR2032硬币型锂电池提供
精度高,无需校准
耐受电源瞬态下降
电池管理系统(超低功率运放检测电池充放电,唤醒CPU)
车载充电器
能量收集的信号调理
无线充电器
