Maxim MAX20446C汽车6通道背光驱动器具有一个升压控制器，用于汽车显示和集成电流输出，可以吸收高达130mA的LED电流。MAX20446C接受宽4.5V到36V的输入电压范围，并承受汽车负载转储事件。内部电流模式切换DC-DC控制器支持boost或SEPIC拓扑，工作在400kHz至2.2MHz的频率范围内。集成扩频有助于降低电磁干扰。自适应输出电压控制方案使LED电流吸收路径的功耗最小化。

特性

• 宽电压范围工作


• 启动后工作到4V电源

• 生存负载转储高达52V

• 高集成


• 一个完整的6通道解决方案，包括升压控制器

• 所有设置执行外部组件，不需要微控制器干预

• 鲁棒和低EMI


• 扩展频谱振荡器

• 移相

• 400kHz至2.2MHz切换频率范围

• 多功能调光方案允许混合调光或只有pwm调光


• 暗淡的比率比;10000:1混合调光

• 使用PWM调光，200hz的调光比为10000:1

• 完成故障保护


• LED开路/短路检测和保护

• 升压输出欠压、过压

• 热关机

• 紧凑(4mm x 4mm) 24针TQFN封装

应用程序

• 信息娱乐显示

• 中央信息显示

• 仪器的集群

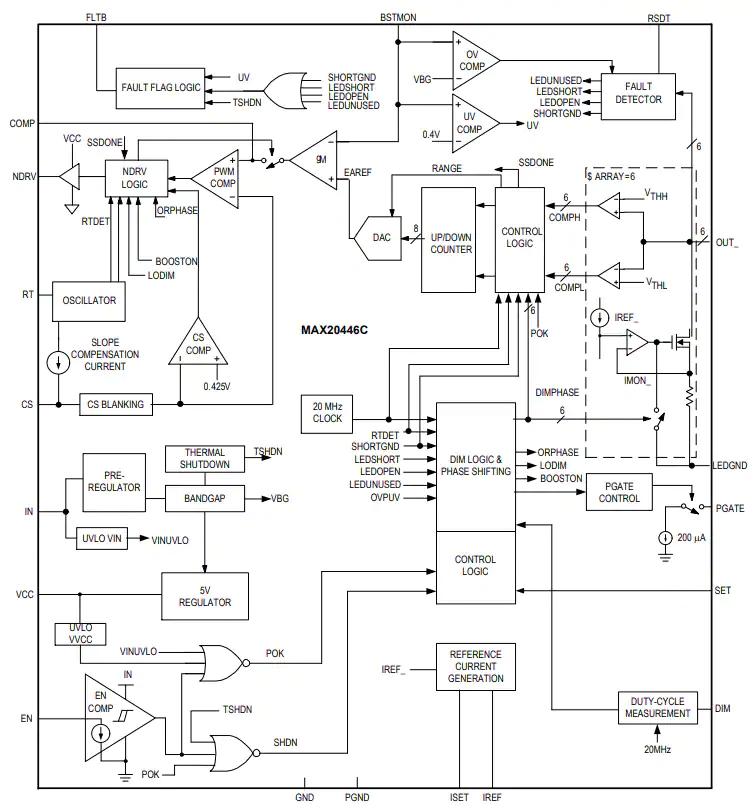

框图
