瑞萨电子EK-RA6M5评估套件是RA6M5 32位微控制器(MCU)组的演示和开发平台。RA6M5 32位mcu基于高性能200MHz Arm Cortex -M33核心。这些设备具有高达2MB的代码Flash内存与背景和SWAP操作，8KB的数据Flash内存，和512KB SRAM与奇偶校验/ECC。RA6M5 mcu提供了广泛的通信接口选项，包括CAN FD，以太网MAC和DMA, USB全速和高速，以及各种串行接口。

EK-RA6M5评估工具包包括一个预先安装的瑞萨电子R7FA6M5BH3CFC MCU在一个LQFP176包。四个40针头可以访问所有信号。以太网和USB端口提供连接，连接可用于生态系统扩展选项。

特性

• 生态系统和系统控制访问

• MikroElektronika mikroBUS连接器

• SparkFun Qwiic 连接器

• 两个SeeedGrove 系统(I(2)C和模拟)连接器

• 两个Digilent Pmod (SPI和UART)连接器

• Arduino (Uno R3)连接器

• 三个用户led(红、蓝、绿)

• 电源LED(白色)表示是否有调节电源

• Debug灯(黄色)，表示调试连接

• 两个用户按钮

• 一个复位按钮

• 调试上门限)

• 调试(ETM、SWD和JTAG)

• 调试门限)

• USB(调试，高速，全速)

• 外部电源

• 多个5V输入源

• 调试模式

• 用户led和按钮

• 5个生态系统扩展选项

• MCU启动配置跳线

• 特殊功能访问

• 以太网(RMII和PHY)

• 64MB外部八叉spi Flash

• 32MB外部四spi Flash

• FD能

• USB高速主机和设备

• MCU本地引脚接入

• R7FA6M5BH3CFC单片机

• 200MHz, Arm Cortex-M33核心

• 2MB Code Flash, 512kB SRAM

• 176引脚，LQFP封装

• 本机引脚通过4x 40引脚公头访问

• 单片机和USB电流测量点

 内容

• EK-RA6M5董事会

• 以太网电缆

• Micro USB a型公转Micro - b公线

• Micro USB a型公转Micro - b公线

灵活的软件包

瑞萨电子RA灵活软件包(FSP)使用瑞萨RA Arm系列微控制器，提供了一种快速、通用的方式来构建安全连接的物联网设备。FSP提供了可用于生产的外设驱动程序、FreeRTOS和中间件堆栈，以利用FSP生态系统的优势。

• 从瑞萨电子下载FSP

e²工作室

e²工作室是一个基于eclipse的集成开发环境(IDE)，用于瑞萨的微处理器。除了Eclipse自己强大的代码编辑器之外，e²studio还提供了丰富的扩展功能。e²工作室涵盖了所有的开发过程，从下载示例代码到调试。

• 从瑞萨电子下载e²工作室

文档

• 用户手册

• 快速入门指南

板布局

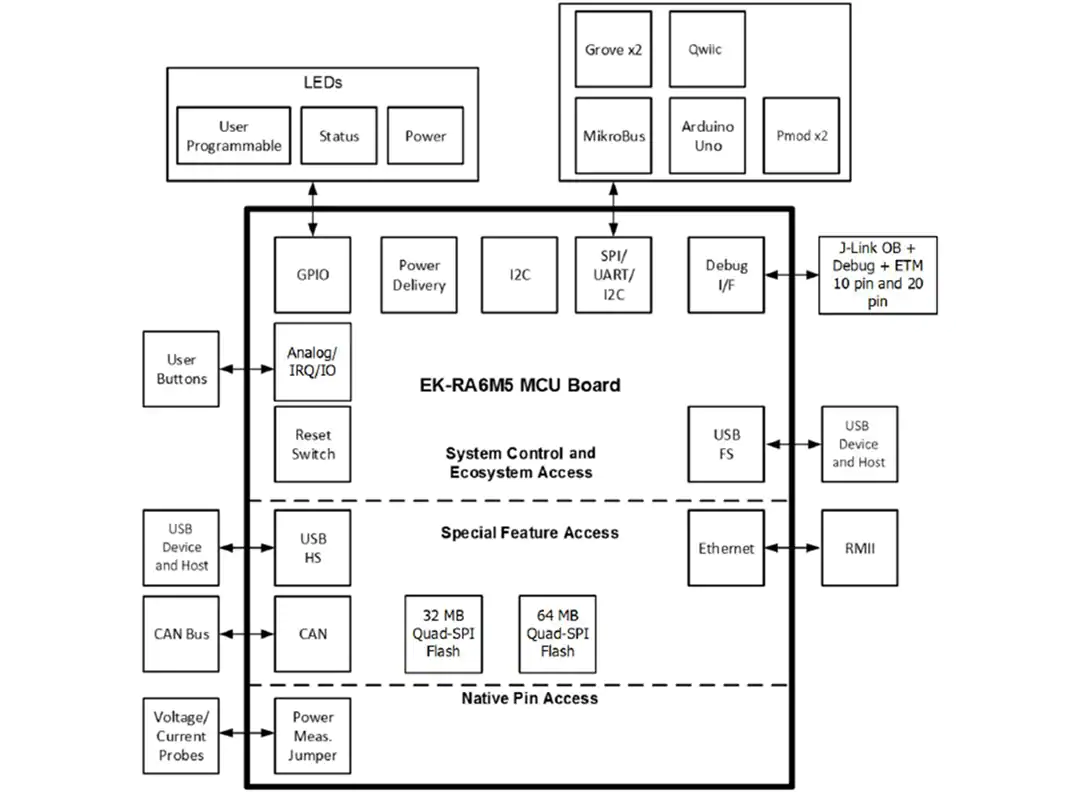

框图
