Trinamic TMC2225- bob Breakout Board trmc2225 Stepper Driver trmc2225 - bob Breakout Board trmc2225 Stepper Driver trmc2225 - bob Breakout Board trmc2225 Stepper Driver trmc2225 - bob Breakout BoardTMC2225为3D打印、相机、扫描仪和其他自动化设备应用提供了集成电机驱动解决方案。TMC2225采用了StealthChop静音驱动技术，确保无噪音的运行，最大的效率和最佳的电机扭矩。

TMC2225- bob Breakout Board TMC2225 Stepper Driver TMC2225 Stepper Driver TMC2225- bob Breakout Board TMC2225- bob Breakout Board TMC2225- bob Breakout Board分接板还具有报头行提供访问所有关键引脚信号。

TMC2225- bob旨在为用户提供快速原型化应用程序的机会，使其能够在开发应用程序软件时立即检查电机使用TMC2225的性能。

特性

• TMC2225-SA步进电机驱动器

• 5V至28V供电电压

• I(阶段)至1.4A(RMS)

• 安静操作与StealthChop

• 通过UART配置和扩展诊断

• 通过步骤/Dir接口进行控制

• 紧凑1.0“x 1.0”PCB

• 2个10-引脚0.1"标题行引脚信号

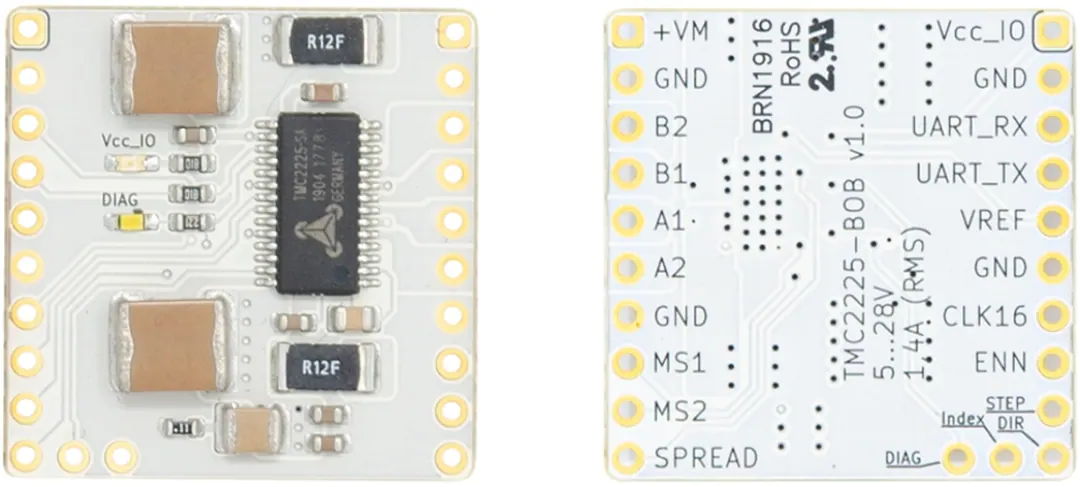

板布局

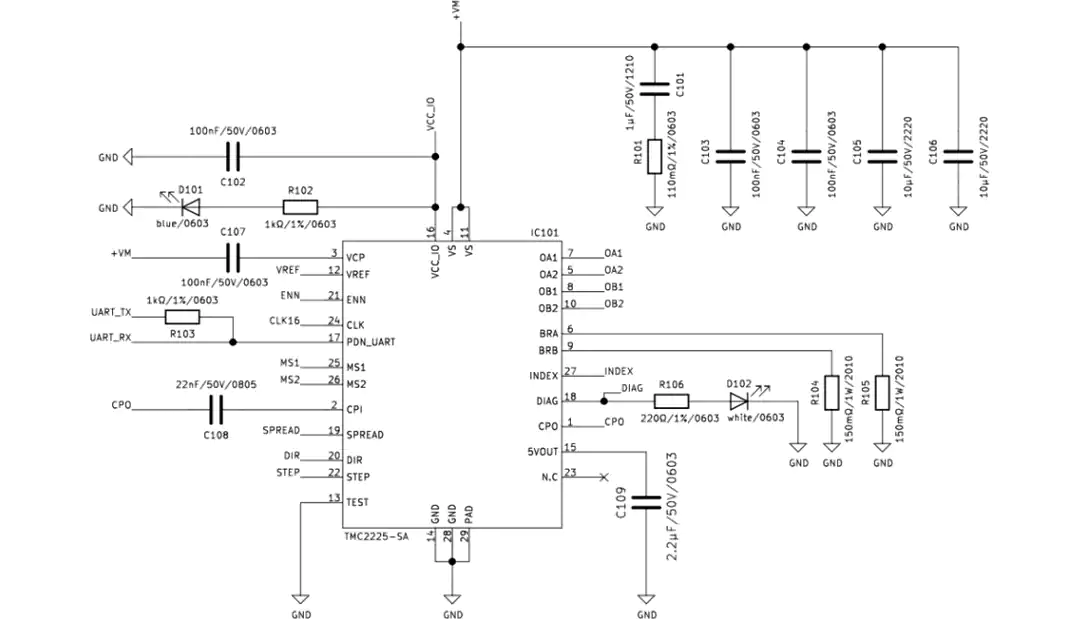

原理图
