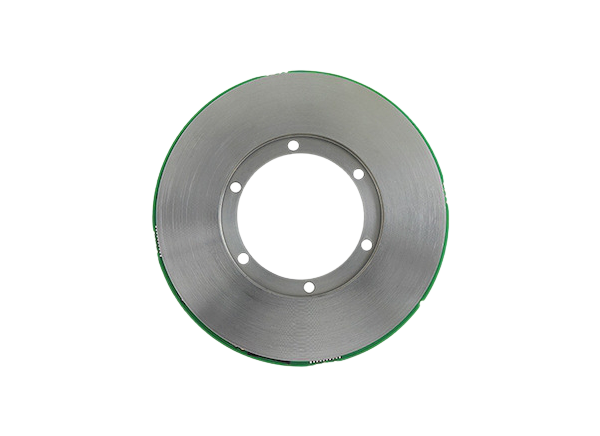

Vishay MCB RAMK060旋转绝对磁编码器是高精度位置传感器，比现有的绝对编码器提供更强劲的性能，比传统霍尔效应传感器更好的分辨率和精度，用于工业机器人和其他要求苛刻的应用。编码器采用先进的非接触技术，以实现>13位精度，19位分辨率，和>16位重复性，同时保持对外部磁场、湿度、空气污染、振动、机械冲击和温度变化的鲁棒性。设备具有360°的电气角度，工作温度范围为-40°C至+85°C。RAMK060组件外径为60mm，内径为25mm。有几个多转变种可用，包括连接到备用电池时，系统电源关闭。Vishay MCB RAMK060旋转绝对磁编码器专利设计特别适合要求精确和重复运动的应用，如工业机器人和协作机器人的手臂关节，自动导向车辆的方向盘，以及用于印刷、纺织制造和铣削的机床。

特性

• 专门用于机器人应用

• 高精度，高重复性，高分辨率，单转或多转变型

• 即插即用或自校准

• 记住关机前的最后一个位置

• 对外部磁场和温度不敏感

• 对潮湿或污染不敏感

• 特别适用于恶劣环境(振动、冲击、CEM)

• 内置的自我监控

• 霍尔效应原理

• 可选备用电池连接器

• 保护设计，专利EP 2711663

• 无铅，符合RoHS标准

应用程序

• 工业机器人，人/机器人协作，以及自动导航车辆

• 导弹和光电装置中的万向节

• 航空航天用侧视杆，入射探头，致动器

• 风车和太阳能电池板

规范

• 绝对的函数

• 比;16位(0.005°)重复性

• 13位(0.05°)精度

• 19位分辨率

• 5V±0.25V电压电源(在传感器连接器上)

• 5V时电源电流≥180mA

• SSI标准输出格式

• Biss-C或SPI可选输出格式

• 360°有用的电气角度

• ≤20 ms的启动时间

• 数据等待时间≤200µs

• 最大采样率9.2kHz

• 最大转速10000转

• < 40 g转子重量

• < 15 g定子的重量

• 温度范围

• -40°C至+85°C工作

• -55°C至+105°C存储

• 湿度≤80%,不结露
