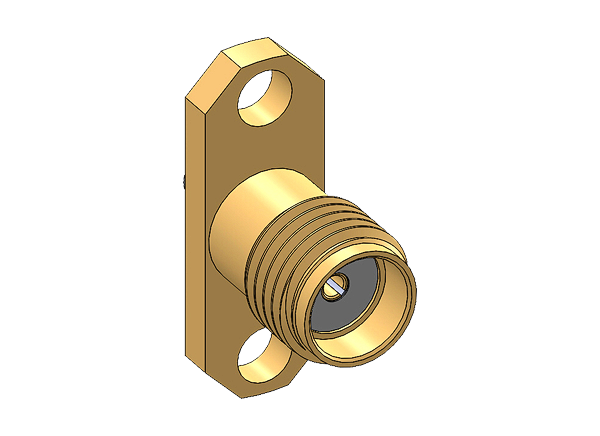

Delta Electronics SMA超小型连接器提供50欧姆阻抗和1/4"-36螺纹耦合。这些超小型精密连接器非常适合用于高要求的应用中高达18GHz的高频半刚性电缆或高达12.4GHz的微型柔性电缆。该系列还包括一个26.5GHz频率连接器。用于半刚性电缆的SMA一步式电缆连接器具有俘虏接触和快速、容易组装的特点。台达电子制造公司SMA超小型连接器提供335V(RMS)至500V(RMS)的额定电压(视电缆而定)，500V(RMS)至1500V(RMS)的绝缘耐压(视电缆而定)和5000毫欧绝缘电阻。

特性

• 半刚性电缆的一步式电缆连接器具有俘虏接触和快速，容易组装

• 面板插座可提供大范围的法兰尺寸，让设计师钻一个孔模式和安装BNC, N, SMA，或TNC连接器需要

• PressMount N插座安全安装在单个圆孔，节省空间和降低制造成本

• 边缘安装的SMA插座安装在板的边缘，无需钻孔，消除了与直角PCB插座相关的性能损失

规范

• 1/4“-36螺纹连接

• 50欧姆阻抗

• 频率范围


• 直流至18GHz半刚性电缆

• 直流至12.4GHz，带软电缆

• 335V(RMS)至500V(RMS)额定电压(视电缆而定)

• 500V(RMS)至1500V(RMS)介质耐受电压(视电缆而定)

• 5000欧姆绝缘电阻
