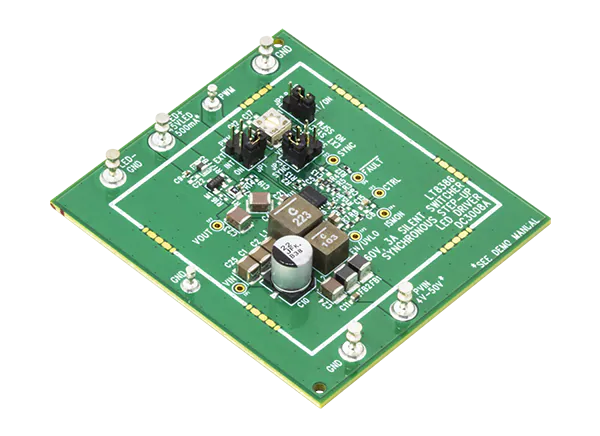

亚德诺半导体 DC3008A用于LT8386的演示电路是一个具有LT8386的60V 3A无声切换同步升压LED驱动器。当VIN在4V到40V之间时，它可以驱动一串500mA到45V的led。它运行到VIN，降低了led，可以承受VIN高达50V，但在这个应用中，过电压锁定(OVLO)设置为45V。DC3008A的开关频率为340kHz。扩频调频(SSFM)可以通过一个简单的跳线打开，降低电磁干扰。模拟器件DC3008A具有低电磁干扰特性，包括优化布局、SSFM和输入电磁干扰滤波器。

它保护了开放和短LED条件和报告故障。LT8386升压变换器的输入电压范围从4V到56V。它的内部同步3.3A 60V开关允许高达52V的LED输出(调整FB电阻)，在打开LED事件期间有过电压保护和超调的空间。它的开关频率在200kHz和2MHz之间可调。它可以同步到外部源或编程与SSFM低电磁干扰。PWMTG高侧PWM MOSFET驱动器具有短路保护和多功能性。LT8386可以配置为boost, boost-buck或buck模式LED驱动器，并保持低EMI, PWM调光和故障诊断功能。

LT8386可以通过外部PWM信号或内部产生的PWM信号进行PWM调光。DC3008A有一个跳线，可以设置在内部产生的PWM信号、外部产生的PWM信号和无PWM信号之间切换(100% ON)。它可以通过控制引脚(CTRL)上的控制电压进行模拟调光。当运行PWM调光和SSFM, SSFM校准自己与PWM信号为无闪烁的操作。

采用小型陶瓷输入和输出电容器，节省空间和成本。该板在VOUT引脚两侧设计了小型高频电容器，以减少排放。开路LED过电压保护使用IC的恒压调节回路，在LED串开路的情况下将输出调节到大约57V。通过ISMON测试点可以监控输出电流。欠压和过压锁定可以调整电路与几个简单的电阻选择。DC3008A的输入端有一个EMI滤波器。

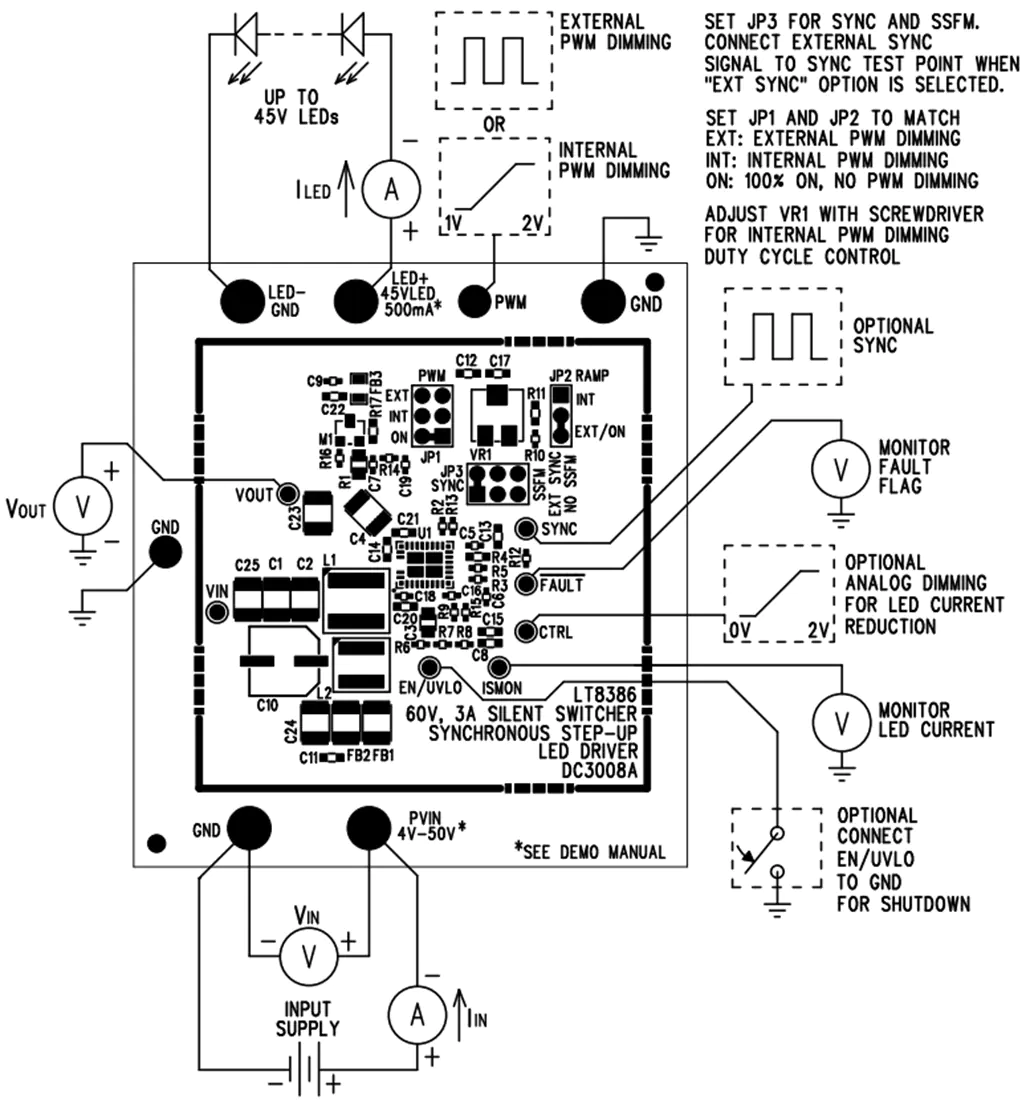

测试设置
