STMicroelectronics L99VR01 Low Dropout (LDO) Linear Voltage Regulator是专为汽车应用设计的，可用于SO-8和PowerSSO-12封装。LDO提供高达200mA的负载电流，当稳压器禁用时，消耗低至1μA的静态电流。输入电压为40V，可承受负载转储，工作输入电压范围为2.15V ~ 28V。L99VR01可以配置，通过SELx引脚，产生一个固定的可选择的输出电压(0.8V, 1.2V, 1.5V, 1.8V, 2.5V, 2.8V, 3.3V，或5V)。高输出电压精度(±2%)保持在宽的温度范围，线路和负载变化。L99VR01具有使能、复位、自主看门狗、高级热告警、快速输出放电和IShort控制(IShort控制、自主看门狗和高级热告警只有L99VR01J支持)。调节器输出电流内部限制，使设备具有短路和过载保护功能，并具有超温保护功能;L99VR01J版本可通过外部电阻配置短电流值。意法半导体L99VR01可以在调节后工作，连接到预先调节的电压，或直接连接到电池。

特性

• AEC-Q100合格

• 直流供电电压范围为2.15V ~ 28V

• 允许电池和调节后的工作模式

• 较低的压差

• 低静态电流消耗

• 输出电压可选(0.8V、1.2V、1.5V、1.8V、2.5V、2.8V、3.3V、5V)

• 输出电压精度±2%

• 使能输入用于使能/关闭稳压器

• 输出电压监测复位输出

• ESR对负载电容器输出电压稳定性的影响可以忽略

• 可编程自主看门狗通过外部电容(仅L99VR01J)

• 欠压锁定UVLO

• 快速输出放电

• 热停机和短路电流限制

• 先进的热报警和输出过电压诊断(仅L99VR01J)

• 可编程短路输出电流(仅限L99VR01J)

• 工作温度范围宽(TJ = -40℃~ 175℃L99VR01J仅限)

• 文档提供给需要支持的客户，当处理ASIL要求时，按照ISO 26262

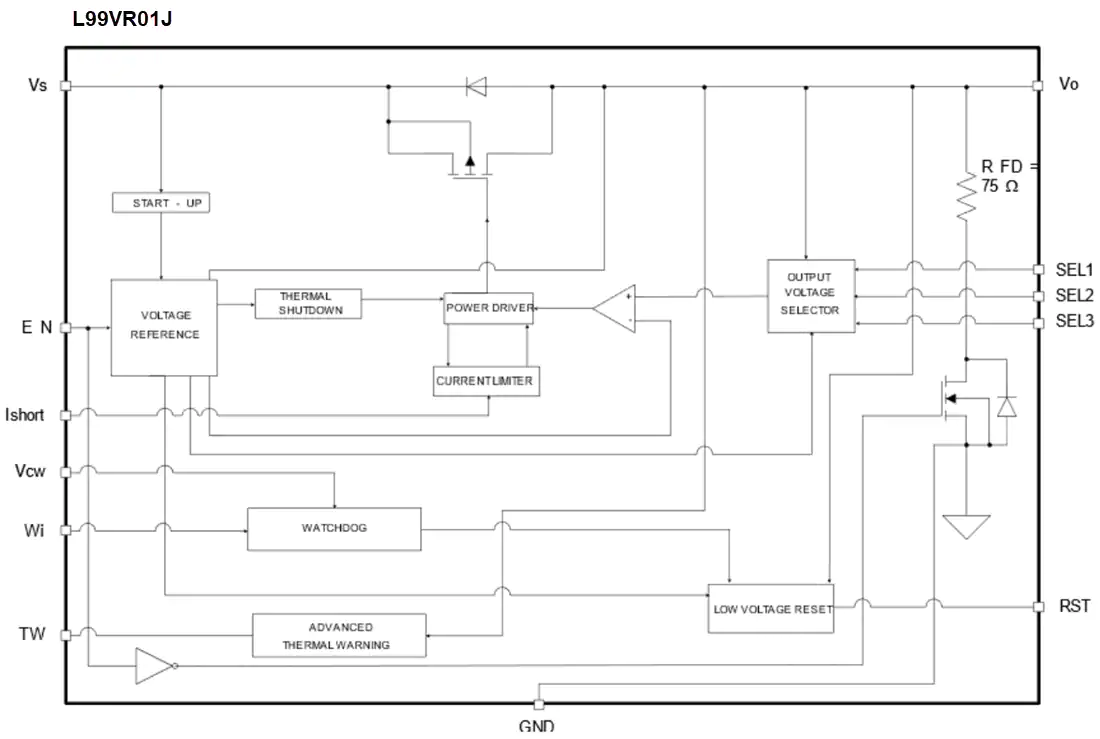

L99VR01J框图

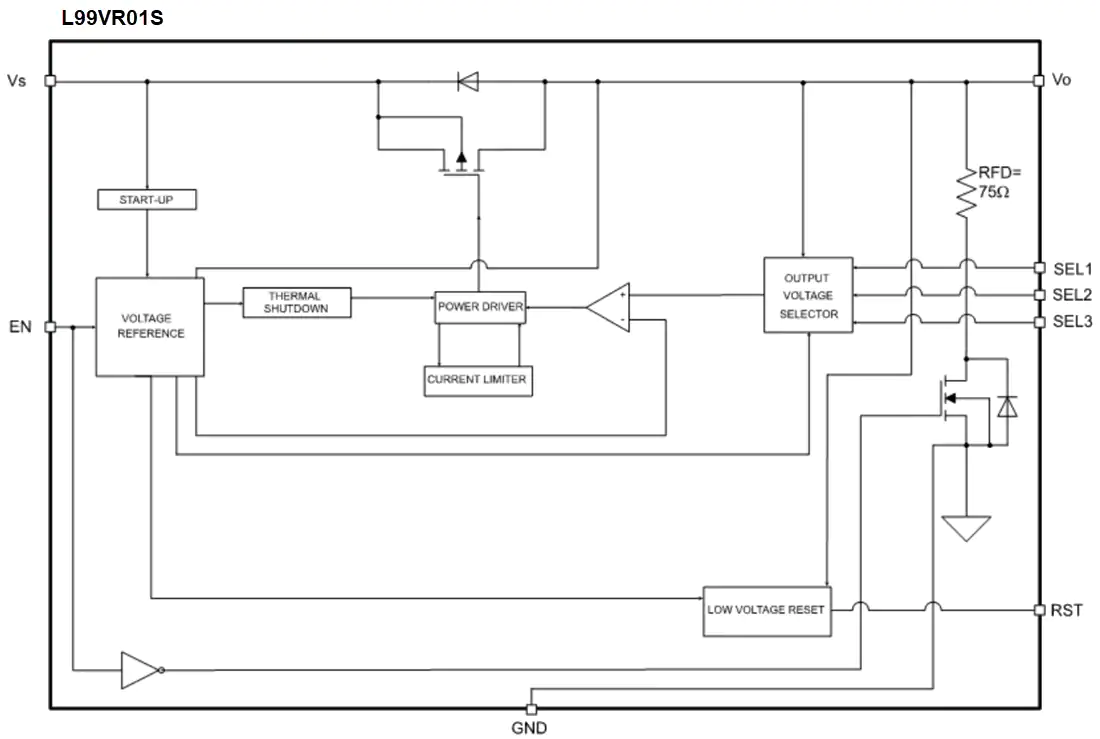

L99VR01S框图
