Maxim MAX17579/MAX17580同步DC-DC变换器是高效，高压，反相，喜马拉雅同步DC-DC变换器集成mosfet和内部补偿。该设备产生的输出电压(V(OUT))从-0.9V到- 36v，并可以提供高达300mA的负载电流从宽4.5V到(60V- |v (OUT)|)输入电压范围。

该器件具有峰值电流模式控制架构。Maxim MAX17579在所有负载下工作在连续导通模式(CCM)，提供恒定的频率工作。MAX17580工作在断续传导模式(DCM)，在轻负荷下具有卓越的效率。低的最小准时允许更高的开关频率和较小的解决方案尺寸。

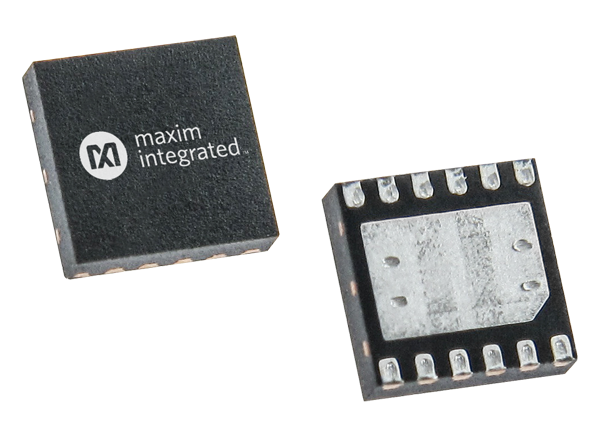

该器件允许EN/UVLO、RESET和RT/SYNC引脚由参考系统接地的信号驱动，消除了外部电平移位电路的需要。在-40°C到+125°C的宽温度范围内，反馈电压调节精度为±1.3%。该器件采用紧凑的12针(3mm × 3mm) TDFN封装。仿真模型可用。

特性

• 减少外部部件和总成本

• 同步操作

• 全陶瓷电容器，结构紧凑

• 内部循环补偿

• 系统地面参考I/O引脚(EN/UVLO, RESET)

• 在一个系统中支持多个rails的灵活性

• 输出电压范围-0.9V -36V可调

• 宽4.5V至(60V- |v (OUT)|)输入电压范围

• 输出电流高达300mA

• 400kHz至2.2MHz可调频率，外部时钟同步

• 降低功耗

• 88.4%的最高效率

• DCM具有优越的轻载效率

• 6.2μ关闭电流

• 在恶劣的工业环境中运行可靠

• Hiccup-mode过载保护

• 可调软启动

• 带预偏置输出电压的单调启动

• 内置输出电压监测复位

• 可编程EN / UVLO阈值

• 超温保护

• 宽-40°C至+125°C环境工作温度范围/ -40°C至+150°C结温范围

应用程序

• 工控电源

• 通用荷载点

• 栅极驱动电路

• 运动控制

• 变压器的监管

• 高电压,单片机系统

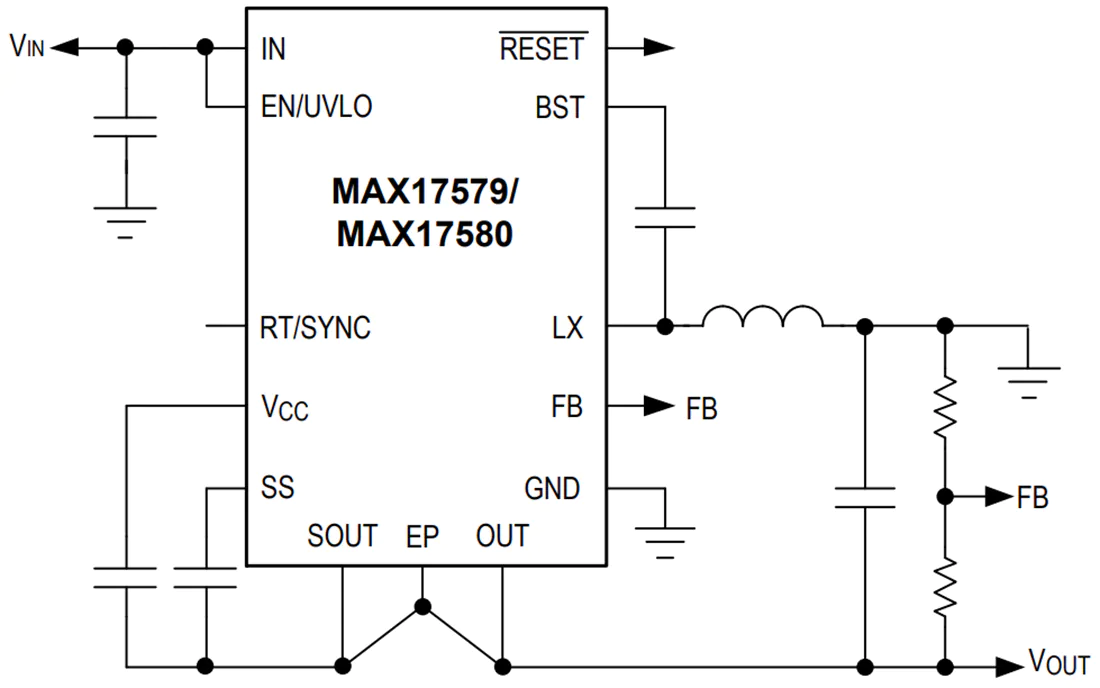

简化的应用电路
