德州仪器THVD8000 RS-485收发器带有开关键控(OOK)调制和解调内置电力线通信。将数据调制到现有的电力线上，使电力传输和数据通信可以共用一对电线，从而显著降低了系统成本。一个引脚可编程接口简化了系统设计。德州仪器THVD8000的载波频率可以通过改变F_SET引脚上的外部电阻来调整。广泛的载波频率范围使系统设计者可以灵活地选择外部电感器和电容。此外，为了便于系统安装，OOK调制操作不受数据极性的影响。

特性

• 供电电压为3V至5.5V

• 半双工通信

• 高达500kbps的数据速率，f0 / bps = 10

• f0 / bps &lt可以实现更高的数据速率。10

• 带有开关键控(OOK)调制的RS-485电子信号

• 125kHz至5MHz引脚可选载波频率

• 扩频时钟卓越的电磁干扰性能

• 无极性

• TX超时以避免总线卡住

• -7V至12V工作共模范围

• 总线的I / O的保护

• ±18V直流故障保护

• ±16千伏HBM防静电

• ±8kV IEC 61000-4-2接触放电

• ±15kV IEC 61000-4-2气隙放电

• ±4kV IEC 61000-4-4快速瞬变突发

• -40°C至125°C扩展温度范围

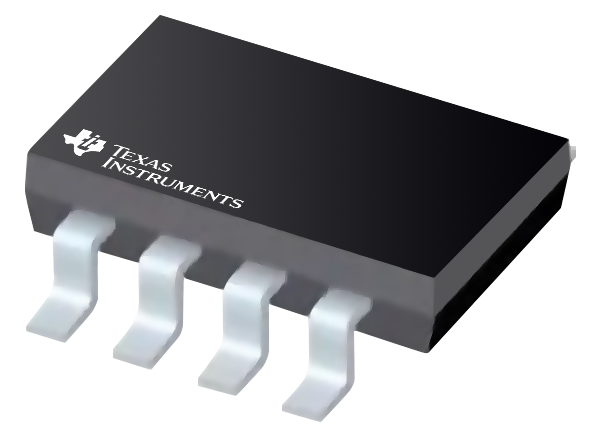

• 8针SOT-23封装空间受限的应用

应用程序

• 暖通空调系统

• 楼宇自动化

• 工厂自动化,控制

• 电器

• 照明

• 电网基础设施

• 功率输出

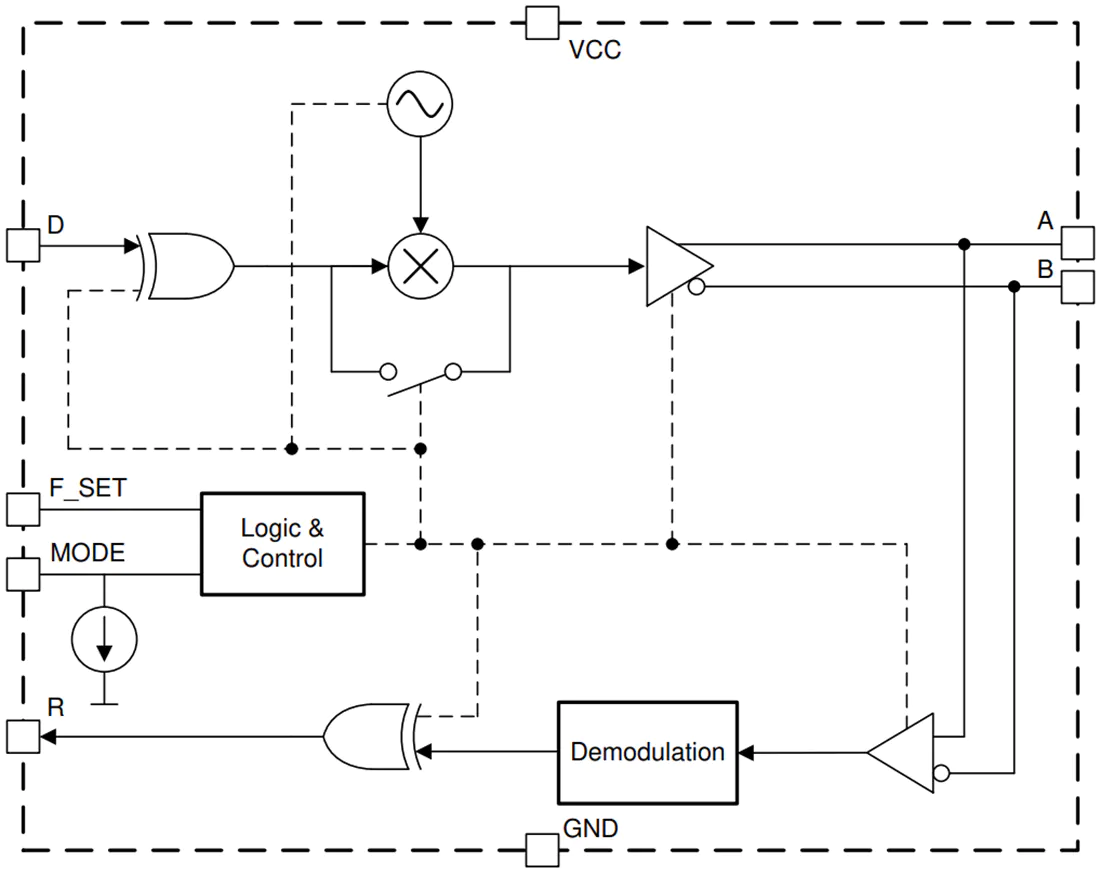

原理框图
