德州仪器TMS570LS1227 16/32位RISC Flash微控制器(MCU)是一款高性能的汽车级微控制器家族安全系统。安全架构包括锁步双CPU, CPU和内存BIST逻辑，flash和数据SRAM上的ECC，外设内存上的奇偶校验和外设I/ o上的环回能力。TMS570LS1227集成了ARM Cortex-R4F浮点CPU，提供高效的1.66 DMIPS/MHz，配置可以运行高达180MHz，提供298 DMIPS。设备支持字不变大端字符[BE32]格式。

TMS570LS1227具有1.25MB的集成闪存和192KB的数据RAM，具有单位纠错和双位错误检测功能。该设备上的闪存是一种非易失性、电可擦除和可编程的存储器。它是用一个64位宽数据总线接口实现的。闪存在一个3.3V的输入电源(与I/O电源相同级别)上运行，用于所有的读取、程序和擦除操作。在流水线模式下，闪存的系统时钟频率可达180MHz。SRAM在支持的频率范围内支持字节、半字、字和双字模式的单周期读写访问。

TMS570LS1227为基于实时控制的应用提供外设，包括两个下一代高端定时器(N2HET)计时协处理器，最多44个I/O终端，7个增强脉宽调制器(ePWM)模块，最多14个输出，6个增强捕获(eCAP)模块，2个增强Quadrature Encoder Pulse (eQEP)模块，和两个12位模数转换器(adc)支持多达24个输入。

德州仪器TMS570LS1227具有综合的安全特性和广泛的通信和控制外设选择，是具有安全关键要求的高性能实时控制应用的理想解决方案。

特性

• 高性能汽车级微控制器安全关键应用

• 双cpu同步运行

• Flash和RAM接口上的ECC

• 内置自我测试(BIST)的CPU和片上ram

• 带有错误引脚的错误信号模块

• 电压和时钟监控

• Arm Cortex -R4F 32位RISC处理器

• 1.66 DMIPS/MHz, 8级管道

• FPU单、双精度

• 12区内存保护单元(MPU)

• 具有第三方支持的开放架构

• 操作条件

• 系统时钟高达180MHz

• 磁芯电源电压(V(CC)) - 1.14V ~ 1.32V

• I/O电源电压(VCCIO) - 3.0V至3.6V

• 集成内存

• 1.25MB的程序Flash与ECC

• 192KB RAM与ECC

• 64KB Flash用于带ECC的仿真EEPROM

• 16位外部内存接口(EMIF)

• 通用平台架构

• 跨家族的一致内存映射

• 实时中断(RTI)定时器(OS定时器)

• 128通道矢量中断模块(VIM)

• 双通道循环冗余检查器(CRC)

• 直接存储器存取(DMA)控制器

• 16个通道，32个控制报文

• 控制包RAM的奇偶校验保护

• DMA访问由专用主控板保护

• 带滑动检测器的调频锁相环(FMPLL)

• 单独non-modulating锁相环

• IEEE 1149.1 JTAG、Boundary Scan和ARM coreight 组件

• 高级JTAG安全模块(AJSM)

• 校准功能

• 参数叠加模块(POM)

• 16个通用输入/输出(GPIO)引脚，能够产生中断

• 增强电机控制的定时外围设备

• 7 Enhanced Pulse Width Modulator (ePWM)模块

• 6 eCAP (Enhanced Capture)模块

• 2增强的正交编码器脉冲(eQEP)模块

• 两个下一代高端定时器(N2HET)模块

• 32个可编程通道

• N2HET2 - 18个可编程通道

• 160字指令RAM，每个都有奇偶校验保护

• 每个N2HET包括硬件角度发生器

• 每个N2HET专用高端定时器传输单元(HTU)

• 两个12位多缓冲ADC模块

• ADC1 - 24通道

• ADC2 -与ADC1共享16个通道

• 64个结果缓冲区都有奇偶校验保护

• 多个通信接口

• 128个字每个奇偶校验保护

• 8转移组

• 64个邮箱，每个都有奇偶校验保护

• 符合CAN协议2.0A和2.0B版本

• 8KB带奇偶校验保护的消息RAM

• 专用FlexRay传输单元(FTU)

• IEEE 802.3兼容(仅3.3V I/O)

• 支持MII, RMII和MDIO

• 10/ 100mbps以太网MAC (EMAC)

• FlexRay控制器2通道

• 三CAN控制器(dcan)

• Inter-Integrated电路(我(2)C)

• 三个多缓冲串行外围接口(MibSPI)模块

• 多达两个标准的串行外围接口(SPI)模块

• 两个UART (SCI)接口，一个支持本地互连网络(LIN 2.1)接口

• 包装

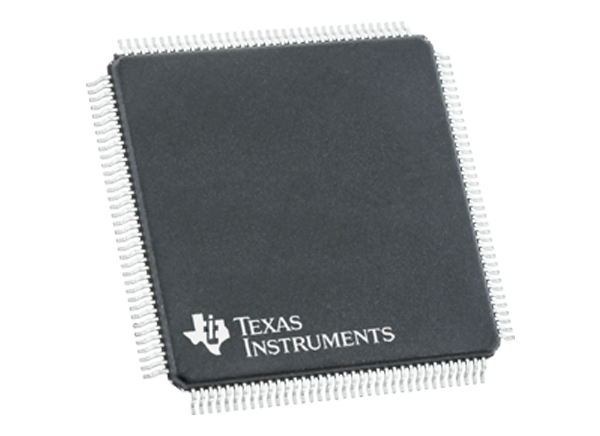

• 144针四管扁平装(PGE)[绿色]

• 337球网格阵列(ZWT)[绿色]

应用程序

• 制动系统(ABS和ESC)

• 电动助力转向(EPS)

• 混合动力和电动汽车逆变器系统

• 电池管理系统(BMS)

• 主动驾驶辅助系统(ADAS)

• 航天和航空电子设备

• 铁路通信

• 越野车

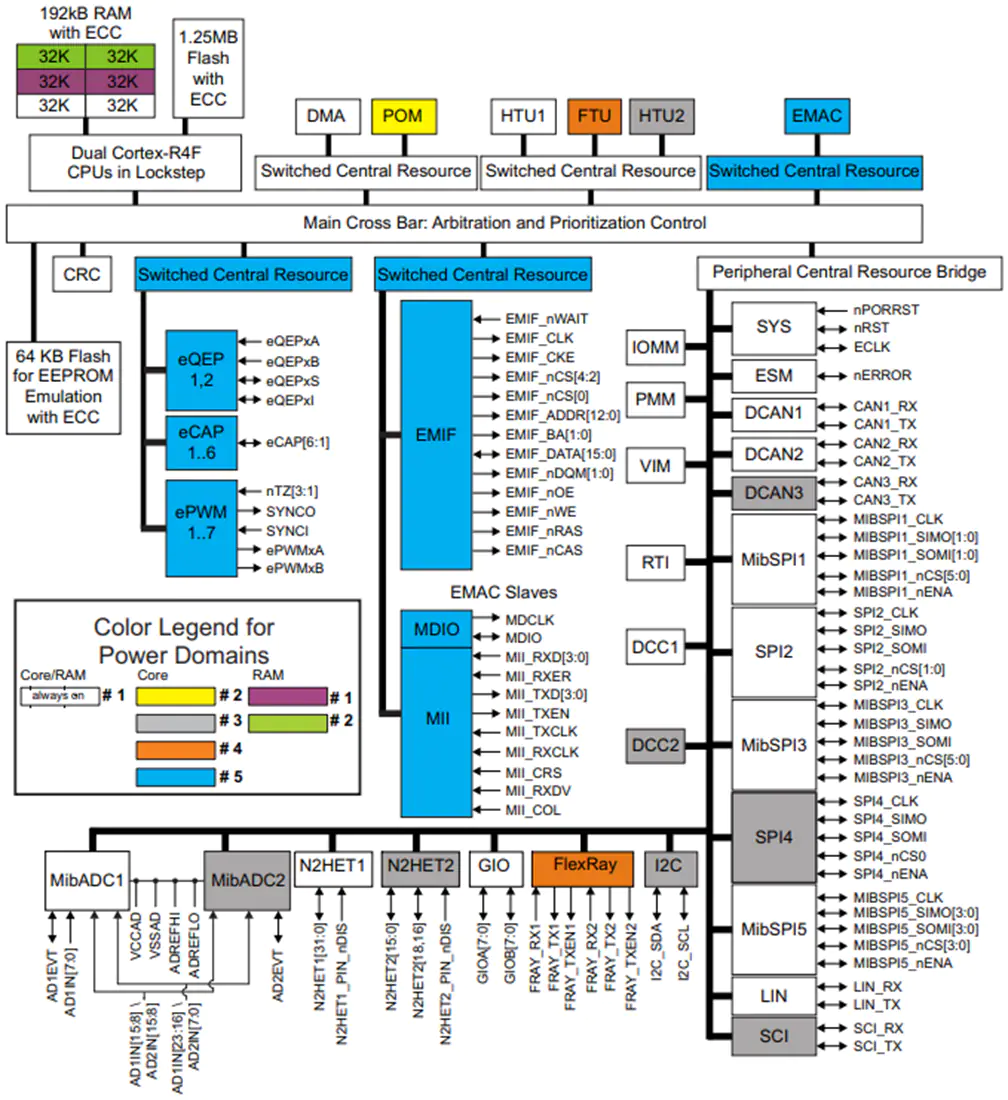

原理框图
