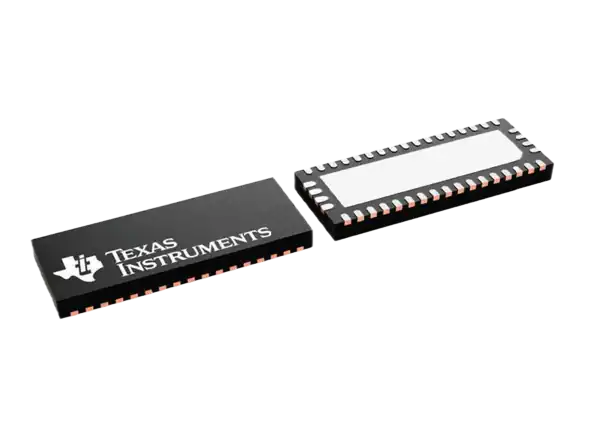

德州仪器DS160PR421 4通道线性Redrivers集成多路复用器(mux)。低功耗、高性能线性重驱动，支持PCIe 4.0等接口。DS160PR421接收器部署连续时间线性均衡器(CTLE)来提供高频升压。均衡器可以打开由于互连介质(如PCB轨迹和电缆)引起的符号间干扰(ISI)而完全关闭的输入眼。线性重驱动和无源信道作为一个整体，为最佳的发送和接收均衡设置进行链路训练，从而获得最佳的电子链路和最低的可能延迟。低信道-信道串扰、低附加抖动和极好的回波损耗使该器件几乎成为链路中的一个无源元件。该设备有一个内部线性电压调节器，为高速数据路径提供清洁的电源，对主板上的任何电源噪声提供高免疫力。德州仪器DS160PR421在生产过程中实现了高速测试，以实现可靠的大批量生产。该设备还具有较低的交流和直流增益变化，在大容量平台部署中提供一致的均衡。

特性

• 四通道PCIe 4.0线性重驱动或中继器集成2:1多路复用器

• 协议无关的线性重驱动兼容UPI, DisplayPort, SAS, SATA, XFI

• 单根3.3V电源导轨

• 低120mW /通道有功功率

• 在8GHz提供高达17dB的均衡处理高达42dB的PCIe 4.0通道

• 优异的-13dB输入和-15dB输出的差分回波损耗

• 不需要散热器

• 低加性随机抖动70fs与PRBS数据

• 低延迟80ps

• 自动接收器检测和无缝支持PCIe链路训练

• 设备配置引脚控制或SMBus / I(2)C

• 多路选择通过引脚

• 可用的同伴解复用器产品DS160PR412

• -40°C至85°C的工业温度范围

• 3.5mm x 9mm 42-pin 0.5mm间距WQFN包

应用程序

• 台式电脑/主板

• 机架服务器

• Microserver,塔式服务器

• 高性能计算

• 硬件加速器

• 网络附加存储

• 存储区域网络(SAN)HBA (host bus adapter)卡

• 网络接口卡(NIC)

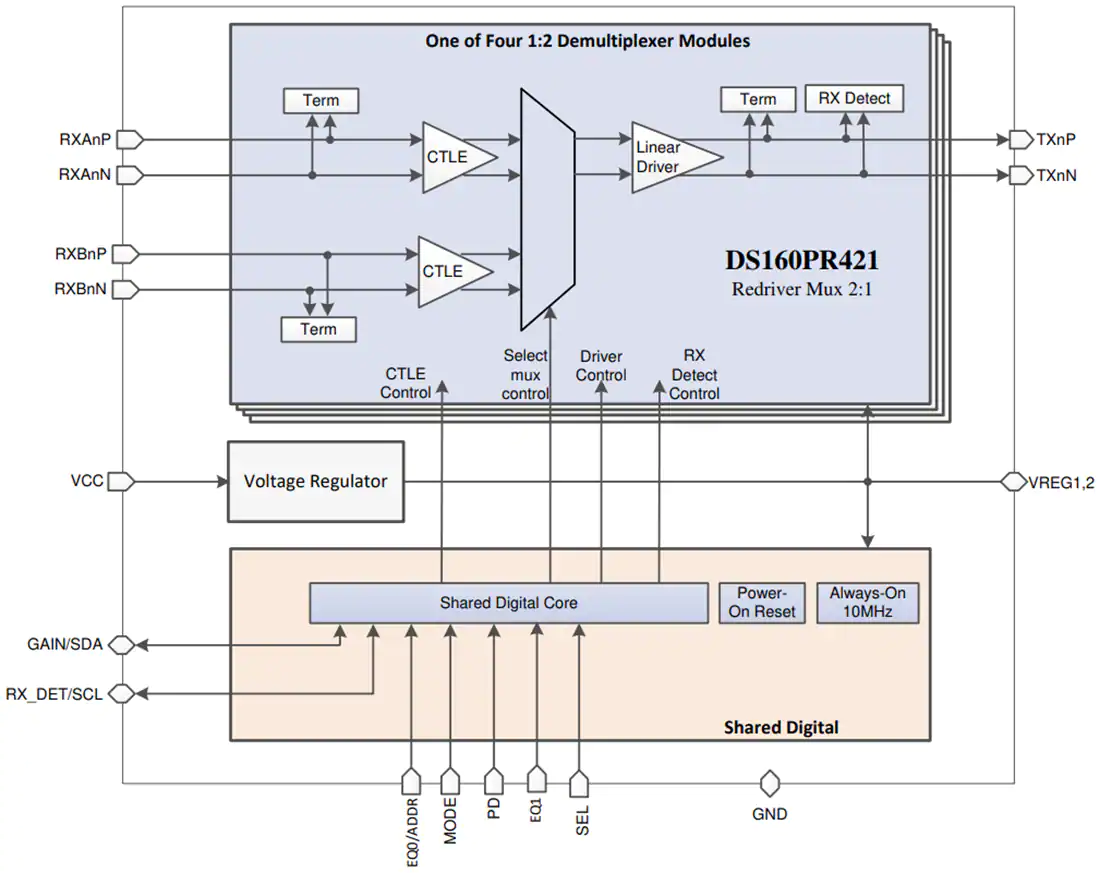

原理框图
