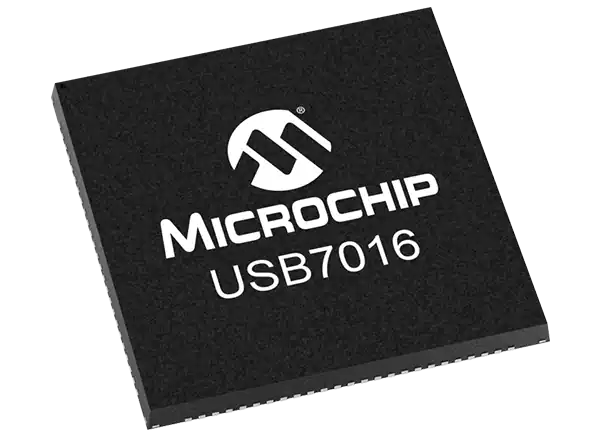

Microchip Technology USB7016 USB接口芯片是低功耗，OEM可配置，USB 3.2 Gen 1集线器控制器6个下游端口。USB7016接口ic完全符合通用串行总线修订3.2规范和usb2.0链路电源管理附录。这些ic是标准的USB 3.2 Gen 1集线器支持本地基本的Type-C与集成CC逻辑下游端口1。USB7016 ic使oem能够使用配置带配置他们的系统。应用包括独立USB hub，笔记本电脑底座，PC主板，PC显示器底座，和多功能USB 3.2第一代外设。

特性

• 6端口USB智能集线器:

• USB (2) C / SPI /我

• 2S/GPIO桥接端点支持

• USB到内部集线器寄存器写和读

• 本机USB Type-C 支持下游端口1

• 三个标准usb3.2 Gen 1下行接口

• 两个标准usb2.0下行接口

• 内部集线器功能控制器启用:

• 支持USB Link电源管理(LPM)

• 从USB主机编程固件图像到外部SPI存储设备

• USB 3.2 Gen 1兼容5Gbps, 480Mbps, 12Mbps，和1.5Mbps的操作:

• 5V容错USB 2.0引脚

• 1.21V容忍USB 3.2 Gen 1引脚

• 芯片上的微控制器:


• 管理I/ o、V(BUS)等信号

• 96kB RAM和256kB ROM

• 8kB一次性可编程(OTP) ROM:


• 包括芯片充电泵

• 配置编程通过OTP内存，SPI外部内存，或SMBus

• USB-IF电池充电器修订1.2支持下游端口(DCP, CDP, SDP)

• FlexConnect:


• 上下行端口的角色在命令下发时是可逆的

• USB连接:


• USB到I(2)C, SPI, I(2)S，和GPIO

• 增强的OEM配置选项可通过OTP或外部SPI内存

• 可在100针(12mm x 12mm) VQFN

• 通过无铅认证方案

• 商业和工业级温度支持

• 汽车/ AEC-Q100合格

应用程序

• 独立的USB集线器

• 笔记本电脑的码头

• 电脑主板

• 电脑显示器码头

• 多功能USB 3.2第一代外设

USB7016内部框图
