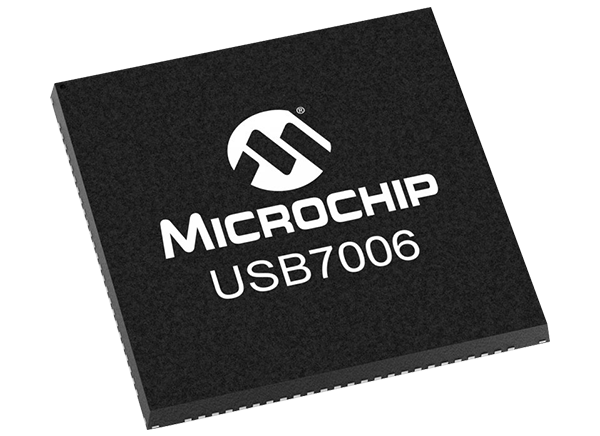

微芯科技Microchip Technology USB7006 USB接口芯片是低功耗，OEM可配置，USB 3.2 Gen 1集线器控制器6个下游端口。这些芯片支持5Gbps SuperSpeed+ (SS+)、5Gbps SuperSpeed (SS)、480Mbps high - speed (HS)、12Mbps Full-Speed (FS)和1.5Mbps low - speed (LS) USB下游。这些集成电路用于独立的USB集线器、笔记本电脑底座、PC主板、PC显示器底座和多功能usb3.2第一代外设。

特性

• 6端口USB智能集线器:


• USB到I(2)C/SPI/I(2)S/GPIO桥接端点支持

• USB到内部集线器寄存器写和读

• 5个标准usb3.2 Gen 1下行接口

• 一个标准usb2.0下行接口

• 内部集线器功能控制器启用:

• 支持USB Link电源管理(LPM)

• 从USB主机编程固件图像到外部SPI存储设备

• USB-IF电池充电器修订1.2支持下游端口(DCP, CDP, SDP)

• 增强的OEM配置选项可通过OTP或外部SPI内存

• 可提供100针(12mm x 12mm) VQFN符合RoHS包装

• 商业和工业级温度支持

• 汽车/ AEC-Q100合格

• USB 3.2 Gen 1兼容5Gbps, 480Mbps, 12Mbps，和1.5Mbps的操作

• 5V容错USB 2.0引脚

• 1.21V容忍USB 3.2 Gen 1引脚

• 集成终端和上拉/下电阻

应用程序

• 独立的USB集线器

• 笔记本电脑的码头

• 电脑主板

• 电脑显示器码头

• 多功能USB 3.2第一代外设

内部块图
