美信Maxim集 MAX25510 &MAX25511集成Boost转换器是4通道，白光led背光驱动器。该转换器具有集成的电流模式升压转换器，工作在400kHz至2.2MHz的开关频率范围内，并集成了扩频。输出通道的相移是进一步降低电磁干扰的一个选项。

特性

• 启动后电池输入电压降至3V


• 宽升压占空比支持低输入电压

• Boost或SEPIC电流模式DC-DC控制器


• 工作频率范围:400kHz至2.2MHz

• 扩展频谱可用

• 是否可以同步到外部时钟

• 当前领导汇


• 每串输出电流高达120mA

• 低OUT_调节电压最佳效率

• 可选的相移输出

• 200Hz的调光比

• NTC输入LED电流折叠

• 模拟调光能力

• 内置自动褪色功能

• FLTB Output诊断信息输出


• led灯变短或打开

• 热关机

• 输出欠压

• 紧凑，4mm x 4mm TQFN封装

• AEC-Q100 1级

应用程序

• 汽车仪表集群

• 汽车中央信息显示器

• 汽车挡风玻璃显示

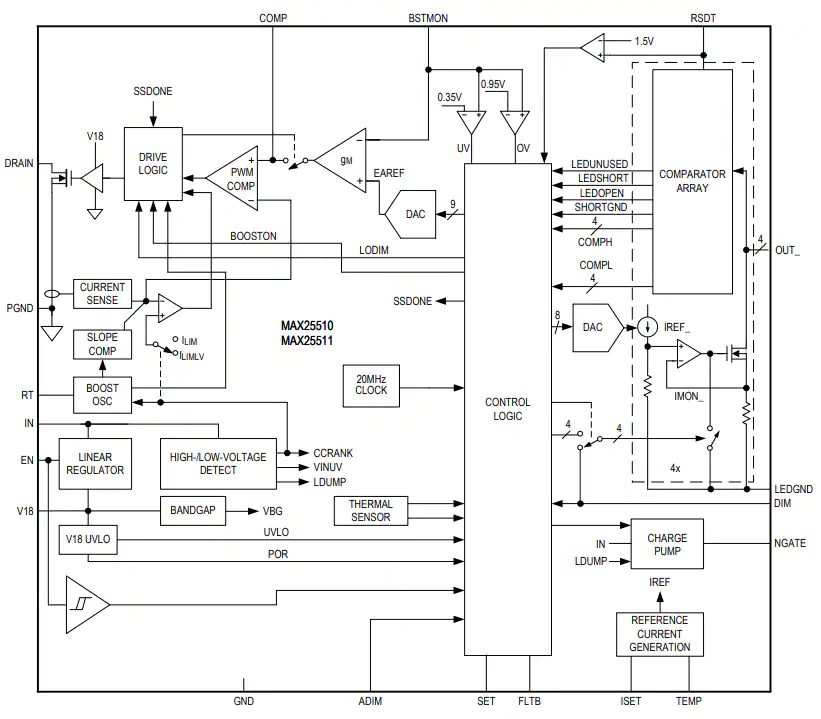

框图
