意法半导体M24256X-F 256Kbit系列I²C总线EEPROM的供电电压为1.65V至3.6V，时钟频率可达1MHz，环境温度范围为-40°C至+85°C。M24256X-F 256Kbit串行I²C总线EEPROM组织为32K x 8位。

M24256X-F提供了一个64字节的页面，命名为标识页面，该页面存储敏感的应用程序参数，这些参数可以(以后)在只读模式下永久锁定。第一个8位寄存器，称为可配置设备地址(CDA)寄存器，授权用户通过软件配置多达8种可能的芯片使能地址。第二个8位寄存器，名为软件写保护(SWP)，授权用户通过软件写保护一部分或整个存储阵列。

特性

• 兼容以下I(2)C总线模式:


• 1 mhz(快速模式+)

• 400千赫(快速模式)

• 100千赫(标准模式)

• 内存数组:


• EEPROM为256kbit (32Kbytes)

• 页面大小

• 额外的识别页面

• 可配置的设备地址寄存器

• 软件写保护寄存器

• 1.6V ~ 3.6V单电源电压

• 工作温度范围:-40°C至+85°C

• 写周期:


• 5毫秒内的字节写

• 页写在5ms内

• 随机和顺序读取模式

• 增强ESD /锁存保护

• 超过400万的写周期

• 超过200年的数据保存

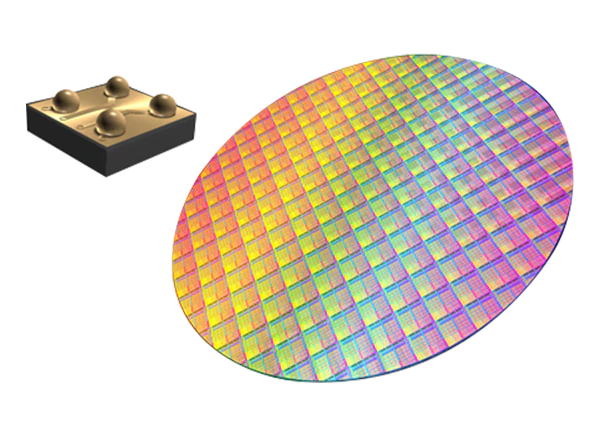

• 包


• WLCSP 4个球(ECOPACK2)

• 未锯片(每个模具都经过测试)

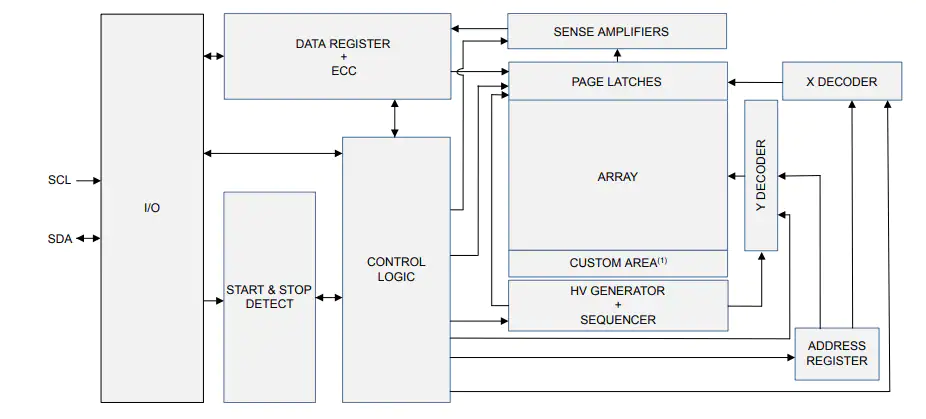

框图
