美国芯源系统(MPS) HR1002A增强型LLC控制器提供鲁棒自适应死区调节(ADTA)和电容模式保护(CMP)，以及改进的功能浪涌性能。ADTA自动在两个互补门输出之间插入死区时间。这一特性是通过保持输出关闭，同时检测半桥开关节点的dV/dt电流来确保的。ADTA简化了设计，提供更低的电磁干扰，以及更高的效率。

HR1002A包含电容模式保护，防止输出短路或严重过载时潜在的破坏性电容模式切换。这种特性在异常情况下保护MOSFET，提供一个强大的转换器。HR1002A具有可配置的振荡器，设置最大和最小开关频率。它以配置的最大开关频率启动，并衰减直到控制回路接管，以防止过大的浪涌电流。

单片电源系统(MPS) HR1002A在轻载条件下进入受控突发模式，以最小化功耗和收紧输出调节。完整的保护功能包括两级过流保护(OCP)，带有外部锁存关闭，自动恢复，棕褐色和电力输出，电容模式保护(CMP)，超温保护(OTP)。HR1002A只需要极少的外部组件，并可在SOIC16-15封装中使用。

特性

• 具有可配置延迟的过电流保护(OCP)，增强浪涌性能

• 自适应死区调整(ADTA)

• 电容模式保护(CMP)

• 50%占空比，谐振半桥变换器变频控制

• 600V高侧门驱动集成bootstrap二极管，高精度振荡器，高dV/dt抗扰度

• 最高可达600kHz

• 两级过电流保护(OCP)(频移和锁存关机，可配置持续时间)

• 锁存禁用输入，方便保护

• 通过BO实现远程开关控制和断电保护

• 可配置轻载条件下的突发模式运行

• 单调输出电压上升的非线性软启动

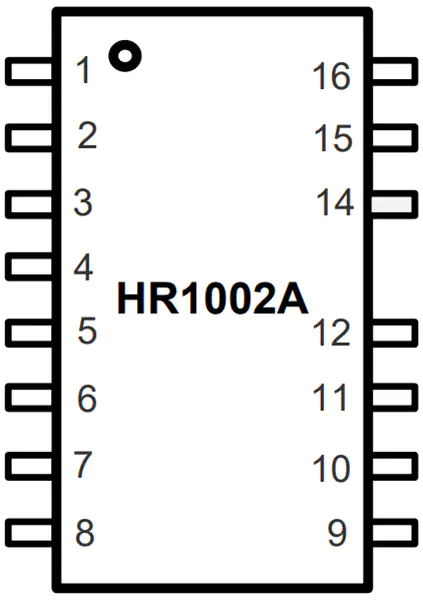

• 以SOIC16-15封装提供

应用程序

• 液晶电视和PDP电视

• 桌面pc和服务器

• 电信smp

• 交流/直流适配器，开式smps

• 电动工具

• 视频游戏控制台

• 电子照明镇流器

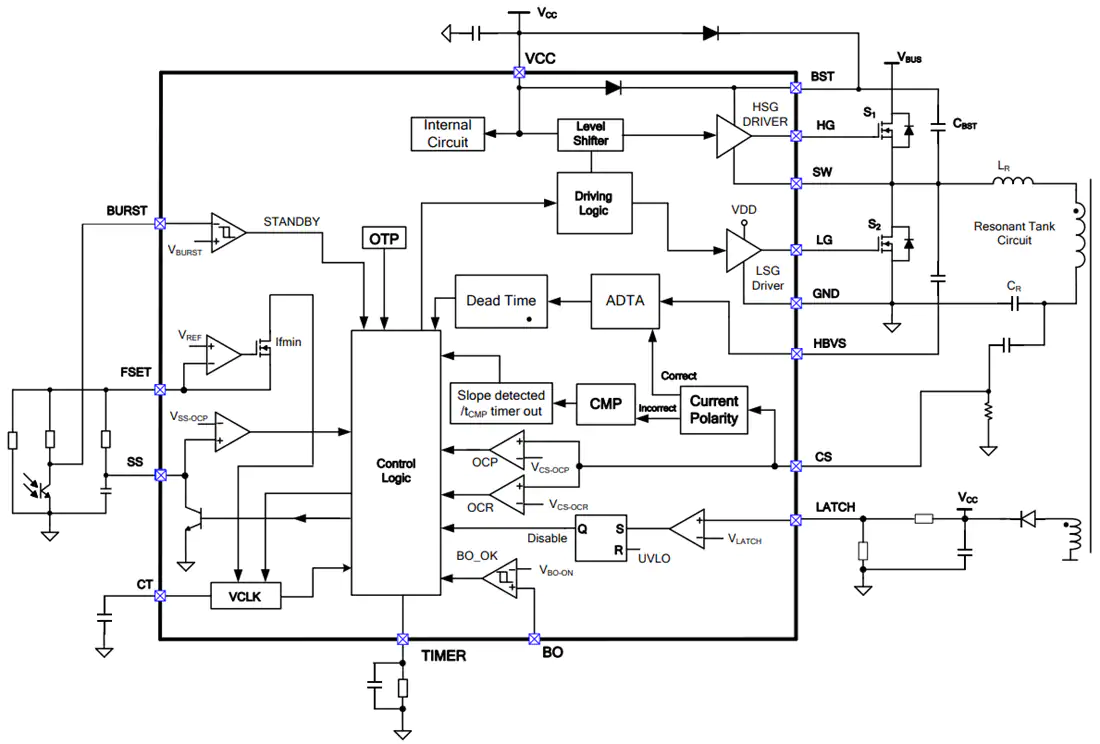

原理框图
